遙控浮球閥的安裝注意事項

遙控浮球閥結構比較簡單,維修時相對比較方便,密封面與球面常在閉合狀態,不易被介質沖蝕,易于操作和維修。主要用于水箱,水上專用。商用電熱開水器、熱泵、空調冷卻塔、儲水塔、儲水箱等,但是在安裝的時候要注意幾個事項如下:

1、取掉遙控浮球閥法蘭端兩邊的保護蓋,在閥完全打開的狀態下進行沖洗清潔。

2、安裝點附近的管道不可有低垂或者承受外力的現象,可以用管道支架或者支撐物來消除管線的偏離。

3、安裝遙控浮球閥前應按規定的信號(電動或氣動)進行整機測試(防止因運輸產生振動影響使用性能),合格后方可上線安裝(接線按電動執行機構線路圖)。

4、遙控浮球閥應安裝在管道的水平方向或垂直方向。

5、準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。

6、與管道連接后,請用規定的扭矩交叉鎖緊法蘭連接螺栓。

7、在遙控浮球閥安裝期間,請不要用閥的執行機構部分作為起重的吊裝點,以避免損壞執行機構及附件。

水力浮球閥安裝流程與工作原理簡介

提起水力浮球閥這個詞語,相信許多人都會感到非常的陌生。其實,浮球閥在水箱中是常見的一種調節水箱水位的工具,水力浮球閥由主閥和浮球閥和接管系統組成,主閥體采用全流道、直流和流線型設計,采用膜片或活塞兩種結構。實際上,很多人對它的工作原理和安裝過程不太了解,下面,小編給大家簡要說明一下水力浮球閥的工作原理和安裝過程。

水力浮球閥工作原理

當管道從進水端給水時,由于球閥、浮球閥是常開的,水通過微型過濾器、球閥B、控制室、球閥A、浮球閥進入水池,主閥控制室不形成壓力,主閥開啟,水塔(池)供水。

當水塔(池)的水面上軟密封蝶閥升至設定高度時,浮球浮起關閉浮球閥,控制室水壓升高推動主閥關閉,供水停止。當水池水面下降后,浮球閥重新開啟,控制室水壓下降,主閥再次開啟繼續供水,保持液面的設定高度。閥門由于彈簧的作用而打開,進水,直到浮球受到水的浮力上升后,將閥門閉合才將水關閉。

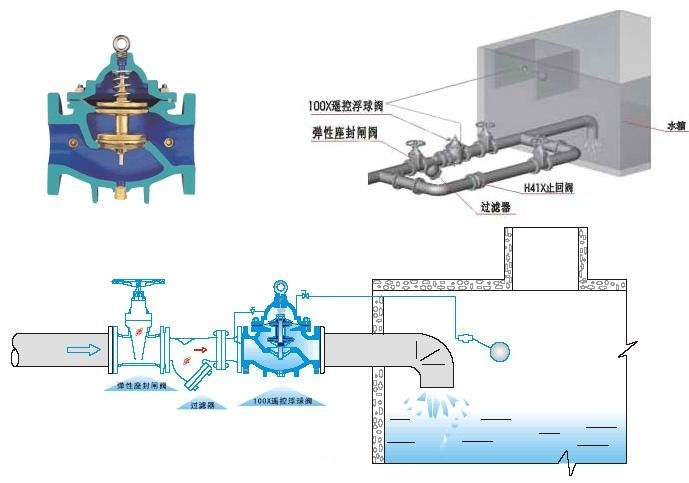

水力浮球閥的安裝流程

1、取掉遙控水力浮球閥法蘭端兩邊的保護蓋,在閥完全打開的狀態下進行沖洗清潔。

2、安裝點附近的管道不可有低垂或者承受外力的現象,可以用管道支架或者支撐物來消除管線的偏離。

3、安裝遙控水力浮球閥前應按規定的信號,電動或氣動,進行整機測試,防止因運輸產生振動影響使用性能,合格后方可上線安裝,接線按電動執行機構線路圖。

4、遙控水力浮球閥應安裝在管道的水平方向或垂直方向。

5、準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質,這些物質可能會損壞閥座和球。

6、與管道連接后,請用規定的扭矩交叉鎖緊法蘭連接螺栓。

7、在遙控水力浮球閥安裝期間,請不要用閥的執行機構部分作為起重的吊裝點,以避免損壞執行機構及附件。

上述文章便是關于水力浮球閥安裝流程與工作原理簡介,希望能夠幫助大家更好的去了解水力浮球閥。水力浮球閥直接采用液位控制,無其他設備和能量,維護簡單,液位控制精度,無水壓,密封可靠。水力浮球閥的主閥密封圈采用橡膠的密封圈,封閉能力好,動力由主閥控制室自動形成,保持適當?shù)年P(guān)閉力,能夠很好的控制水箱水位的高度,是一個非常重要的小部件。

都是水平安裝的,不然球就浮不起來,失去意義

100x遙控浮球閥 如何安裝

遙控浮球閥帶的浮球是不是要用管道與主閥連接,用什么管道?鋼管?是不是影響效果?如果直接裝在主閥上,則浮球接觸不到水面就不能起作用了嗎

100X隔膜式遙控浮球閥是兼具多種功能的水力操作式閥門。主要安裝于水池或高架水塔的進水口處,當水位達到設定的高度時,主閥由浮球?qū)чy控制關閉進水口停止供水;當水位下降后,主閥由浮球?qū)чy開關控制打開進水口向水池注水,實現自動補水。液位控制精度準確,不受水壓干擾;100X隔膜式遙控浮球閥可隨水池的高度及使用空間任意位置安裝,維護、調試、檢查方便、密封可靠,使用壽命長。隔膜式閥門性能可靠,強度高,動作靈活適用于N450mm口徑以下的管道DN500口徑以上的建議使用活塞式。

——山東華電管道設備有限公司

電纜浮球開關怎么安裝和接線?

方便,控制靈敏,深受廣大用的認可,但是在實際使用中,人們常常

對這個簡單的開關,安裝和接線有時候搞不清楚,下面我就簡單的介

紹一下,浮球開關的接線和浮球開關的安裝方法,供大家參考!!

重錘安裝方法:

1、將浮球開關的電線從重錘的中心下凹圓孑L

處穿入后,輕輕推動

重錘,使嵌在圓孔上方的塑膠環因電線頭之推力而脫落。

(如果有必

要的話,也可用螺絲起子把此一塑膠環拆下),再將這個脫落的塑膠

環套在電纜上你所想因定重錘以設定水位之置。

2、輕輕地推動重錘拉出電纜,直到重錘中心扣住塑膠環。**重錘只

要輕扣在塑膠環中即不會滑落,此塑膠環如有損壞或遺失,可用同輕

裸銅線扣入電纜代替。

重錘為要求才附之配件請將電纜直接拉到控制箱,盡量避免使用中間

接頭,若不得已而有接頭時,絕不可將電纜線接頭浸入水中。

接線方法:①

使用黑色和藍色的電線:浮球在上液位時,接點是不通的狀態。

浮球在下液位時,接點是接通的狀態。

使用黑色和棕色的電線:浮球在上液位時,接點是接通的狀態。

浮球在下液位時,接點是不通的狀態。

安裝注意事項:

1。浮球動作長度a

必須小于槽壁與電纜距離A,浮球控制最低水位

必須大于水位D。

2。安裝位置與流入口應保持適當距離以免浮球開關被入水口吸入。

3。安裝位置與流入口應保持適當距離以免被水沖擊造成感應不正確,

若無法避免時可加裝防護管改善?？刂扑媒泳€示意圖:

求F745X-10遙控浮球閥安裝說明

急求遙控浮球閥F745X-10(DN700)安裝說明,希望有知道的幫忙一下!

這個是用于工礦、企業、高層建筑中的水箱、水池、水塔的自動供水系統,或用作常壓鍋爐循環供水閥門,可控制水塔或水池液面,當水位達到預設定水位時,閥門自動關閉,水位下降時閥門自動開啟補水。保養簡單、靈活耐用,液位控制精確度高,水位不受水壓干擾且關閉緊密不漏水,浮球可和主閥分離安裝。

我這有安裝示意圖

QQ:812273423

或者你給個傳真號碼

我傳真給你看

水利控制閥 100X遙控浮球閥的工作原理?

水利控制閥

100X遙控浮球閥的工作原理?有沒有生產廠家來說下工作原理和價格?我們這邊工地需要這樣的閥門。

100X遙控浮球閥是兼具多種功能的水力操作式閥門。要安裝于水池或高架水塔的進水口處,當水位達到設定的高度時,主閥由浮球?qū)чy控制關閉進水口停止供水;當水位下降后,主閥同浮球開關控制打開進水口向水池注水,實現自動補水。液位控制精確,不受水壓干擾;100X遙控浮球閥可隨水地池的高度及使用空間任意位置安裝,維護、調試、檢查方便、密封可靠、使用壽命長。隔膜式閥門性能可靠。強度高、動作靈活適用于450MM徑以下的管道。DN500MM徑以上的建議使用活塞式。

水利控制閥就是水壓控制的閥門,水力控制閥由一個主閥及其附設的導管﹑導閥﹑針閥﹑球閥和壓力表等組成。根據使用目的﹑功能及場所的不同可演變成遙控浮球閥﹑減壓閥﹑緩閉止回閥﹑流量控制閥﹑泄壓閥﹑水力電動控制閥、水泵控制閥等。

100X遙控浮球閥前要安裝過濾器,并應便于排污的要求。水利控制閥是一種利用水自潤式閥體,無須另加機油潤滑,如遇主閥內零部件損壞時,應按指示進行拆卸。

工作原理:

當管道從進水端給水時,由于針閥、球閥、浮球閥是常開的,水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池,此時控制室不形成壓力,主閥開啟,水塔(池)供水。

當水塔(池)的水面上升至設定高度時,浮球浮起關閉浮球閥,控制室內水壓升高,推動主閥關閉,供水停止。當水面下降時,浮球閥重新開啟,控制室水壓下降,主閥再次開啟繼續供水,保持液面的設定高度。

福建標光閥門技術人員為您專業解答:1、水力控制閥就是水壓控制的閥門,水力控制閥由一個主閥及其附設的導管﹑導閥﹑針閥﹑球閥和壓力表等組成。根據使用目的﹑功能及場所的不同可演變成遙控浮球閥﹑減壓閥﹑緩閉止回閥﹑流量控制閥﹑泄壓閥﹑水力電動控制閥、水泵控制閥等。

水力控制閥前要安裝過濾器,并應便于排污的要求。本類閥門在管道中一般應當水平安裝。

2、100x遙控浮球閥的工作原理:

當管道從進水端給水時,由于針閥、球閥、浮球閥是常開的,水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池,此時控制室不形成壓力,主閥開啟,水塔(池)供水。

當水塔(池)的水面上升至設定高度時,浮球浮起關閉浮球閥,控制室內水壓升高,推動主閥關閉,供水停止。當水面下降時,浮球閥重新開啟,控制室水壓下降,主閥再次開啟繼續供水,保持液面的設定

水箱里控制水位高低的浮球和什么閥門一起控制水位的?還有什么其他零件嗎,怎么裝配連接的,告訴一個最簡

簡單的結構就成,謝謝

100X遙控浮球閥

這是最長有的

一個閥體一套浮球

水箱里控制水位的簡單的就是

浮球閥,通過浮球控制閥門開閉,浮球閥前面最好裝一個手動閥門,便于更換浮球閥。浮球閥一般都是螺紋連接。

復雜點的就是液位控制器,控制給水管道上的電磁閥。

如果你水箱里的上水閥(也就是你說的浮球)好使,就不會出現水位高過球的現象。其實球里面是空的,空氣肯定比水輕啊。如果水位高過了球那就是上水壞了,換吧?，F(xiàn)在的水箱配件不建議修。(手工費比買配件貴)

側裝浮球液位開關安裝方法講解下??

北京康安森NIVELCO(尼威)側裝浮球液位開關

NIVOMAG系列這款安裝方法講解下??有了解的嗎

你好,側裝式浮球開關安裝方式就是側面安裝,通過浮球開關上的頂端螺紋絲牙去固定擰緊,一般是固定在開孔上對準的。就是這么簡單。

進水箱的進水管的金屬浮球閥是怎么安裝的

最好是畫個圖,我先在都裝到水箱這個部分了。就是不知道

那個法蘭怎么開在水管的那里

我們原來用的不是法蘭的,是螺紋的,在水箱壁上開個孔,擰上即可,然后進水管擰到這個浮球閥的內螺紋上,那個浮球是安裝在箱里里邊的。液位上升浮球上升便會關閉進水閥。

不知道你那是什么樣的浮球,一般有法蘭和絲扣兩種接口。所以在水箱內部預留就可以了

浮球液位控制器如何使用和安裝

UQK系列浮球液位控制器的使用和安裝

UQK系列浮球液位控制器適用于對各種敞口或受壓容器的液位控制或報警。液位到達控制點時,控制器開關動作,發出通斷信號,實現對液位控制、報警、故障聯鎖等功能。該控制器不適宜用于對不銹鋼、黃銅等材料有較強腐蝕作用以及含有導磁雜質的介質。UQK-01、UQK-02為水平方向安裝,UQK-03為垂直方向頂部安裝型。安裝時注意螺栓孔方向,保持浮球上下工作正常。安裝位置應正確選擇在液體波動小、避開或遠離液體介質進出口處,減小介質流體對開關傳感部分的沖擊而產生的影響,同時要保證浮球能夠自由上下浮動。UQK-03頂裝式液位控制器在安裝前應檢查擋圈和緊固件必須牢固,以免測量失靈或磁浮子脫落。接線可根據使用要求采用各種電纜,其中留一芯為接地線或屏蔽端接地。所有接線端子及外接線均須保證接觸良好。出線螺帽要妥善壓緊密封,以防引線松脫。若控制器工作異常,可按照隨機接線圖檢查開關輸出狀態,接線圖示為浮子未吸合時的狀態(常態)的圖示,浮子動作后狀態應發生變化:浮子上升到上限、上上限控制點,相應開關動作;浮子下降至下限、下下限控制點,對應開關動作。
