控制變壓器的0,12V,24V,36V等電壓是如何接線的

控制變壓器的零線是公用的,根據需要一組或幾組輸出的零線都接在0上,而其他電壓分別接。

0-12v為12v;0-24v為24v;0-36v為36v;如所有抽頭都采用一種漆包線繞制以12v為中心抽頭:0,12v,24v可接成雙12v【12v,24v,36v以24v為中心抽頭也可成為雙12v】

變壓器有哪些接線方式?

在變壓器的聯接組別中“Yn”表示一次側為星形帶中性線的接線,Y表示星形,n表示帶中性線;“d”表示二次側為三角形接線。“11”表示變壓器二次側的線電壓Uab滯后一次側線電壓UAB330度(或超前30度)。

變壓器的聯接組別的表示方法是:大寫字母表示一次側(或原邊)的接線方式,小寫字母表示二次側(或副邊)的接線方式。Y(或y)為星形接線,D(或d)為三角形接線。數字采用時鐘表示法,用來表示一、二次側線電壓的相位關系,一次側線電壓相量作為分針,固定指在時鐘12點的位置,二次側的線電壓相量作為時針。

樓主提供的“Yn,d11”,其中11就是表示:當一次側線電壓相量作為分針指在時鐘12點的位置時,二次側的線電壓相量在時鐘的11點位置。也就是,二次側的線電壓Uab滯后一次側線電壓UAB330度(或超前30度)。

變壓器接線方式有4種基本連接形式:“Y,y”、“D,y”、“Y,d”和“D,d”。我國只采用“Y,y”和“Y,d”。由于Y連接時還有帶中性線和不帶中性線兩種,不帶中性線則不增加任何符號表示,帶中性線則在字母Y后面加字母n表示。

變壓器的接線組別就是變壓器一次繞組和二次繞組組合接線形式的一種表示方法,

常見的變壓器繞組有二種接法,即“三角形接線”和“星形接線”。在變壓器的聯接組別中“d表示為三角形接線,“yn”表示為星形帶中性線的接線,y表示星形,n表示帶中性線;“11”表示變壓器二次側的線電壓uab滯后一次側線電壓uab330度(或超前30度)。

變壓器的聯接組別的表示方法是:大寫字母表示一次側(或原邊)的接線方式,小寫字母表示二次側(或副邊)的接線方式。y(或y)為星形接線,d(或d)為三角形接線。數字采用時鐘表示法,用來表示一、二次側線電壓的相位關系,一次側線電壓相量作為分針,固定指在時鐘12點的位置,二次側的線電壓相量作為時針。

“yn,d11”,其中11就是表示:當一次側線電壓相量作為分針指在時鐘12點的位置時,二次側的線電壓相量在時鐘的11點位置。也就是,二次側的線電壓uab滯后一次側線電壓uab330度(或超前30度)。

變壓器二個繞組組合起來就形成了4種接線組別:“y,y”、“d,y”、“y,d”和“d,d”。我國只采用“y,y”和“y,d”。由于y連接時還有帶中性線和不帶中性線兩種,不帶中性線則不增加任何符號表示,帶中性線則在字母y后面加字母n表示。n

ndk(bk)—100控制變壓器接線說明

ndk(bk)—100控制變壓器接線說明

輸入,輸出應該有標簽標示吧

上面的是變壓器的輸入:

上面的0v接零線,220v接相線,就是220v輸入。

上面的0v和380v都接相線,那就是380v輸入。

下面的是輸出:

0v和12v的兩根接線就是交流12v輸出;

0v和24v-就是交流24v輸出;

0v和36v-就是交流36v輸出;

TENGEN機床控制變壓器怎樣接

控制變壓器一般一次側電壓380V或者220V,二次側110V、36V、24V、12V、6V等多個檔位,你明白了機床的控制元件電壓,想怎樣接都可以。

控制變壓器一般一次側電壓380V或者220V,二次側110V、36V、24V、12V、6V等多個檔位,要了解機床的控制元件電壓,照明用電壓,按電壓要求接線即可。

打字不易,采納哦!

控制變壓器怎么接線

例如380伏變壓成220伏,用380兩條火線接變壓器初級,次級就是220伏出。

可以的!根據系統要求,變壓器中性點有的可以直接接地,有的要間接接地,還有的是不接地,所以,具體怎么接線要根據使用要求而定~

控制變壓器的接線方法(黑熊牌的電動葫蘆上面的)

控制變壓器的接線方法(黑熊牌的電動葫蘆上面的)變壓器是380變24的

這種變壓器買不到

所以想買一個普通的換上去

但是不知道怎么接線

原變壓器上面進線有四根用了三根(黑藍白)

,三根中的一根進了電路板

(白),另外兩根進電電源(黑藍)

出線有三根用了兩根

普通都是選擇兩根進線

在選擇相應的出線就可以了

但是這個進線用了三個

而且看圖紙還牽扯到逆相保護器

帶中繼電路板的那張圖就是變壓器有一根線進去的照片

這個變壓器應該不是三相變壓器,上面的415、380、220和0和下面的0、24、36都是檔位,你買一個380V/220V(就是圖上變壓器高壓側線圈中間的電壓,看不清),一個380V/24V。然后按照?qǐng)D接估計就可以了。

這是常用的控制變壓器,有多種電壓抽頭以便適應不同的設備使用。通常分為兩個繞組,高壓側是輸入端,低壓側是輸出端。有的設備也會用到高壓側不同的電壓,比如220v、110v,因此也可以從這些端子引出作為輸出端口,此時高壓側相當于自耦變壓器。

一般高低壓側是完全分開的,沒有電氣聯系,只有磁的聯系。

只要根據電路額定電壓要求,對應連接到變壓器的端子即可。

請教電氣工作的朋友們圖中的控制變壓器如何接線?

該控制變壓器圖中接的(0V--380V)對不對?是不是接(0V---220V)也可以?二者有區別嗎?對二次側輸出電壓有區別嗎?請大家指點,謝謝!

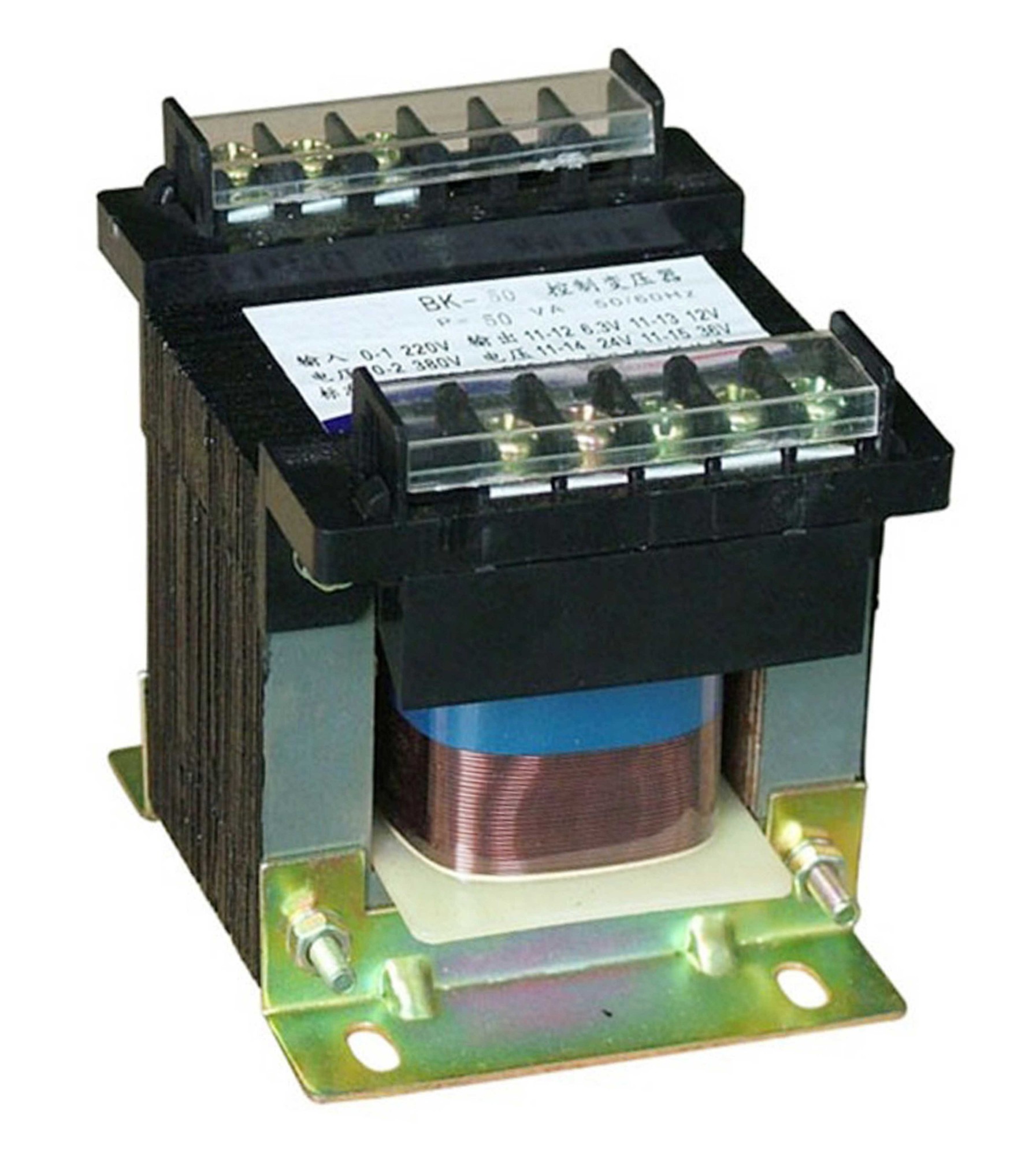

控制變壓器種類很多,常見的有BK-50~300型用于機床控制、照明回路的低壓電源,較大功率(BK-400~1000)的用于安全照明供電;

控制變壓器的初級(高壓側)一般有工`~220V和~380V兩種電源電壓輸入,次級(低壓側)輸出端的電壓用很多了,分別是6。3V、12V、15V、24V、36V等,6。3V常用于指示燈電源,12V、24V常用中間繼電器電源和控制電路的電源,36V常用于機照明電源。

高壓側的0接線端是公共端,220V供電時,就接0和~220V兩個端子;~380V供電時,接0和~380V兩個端子;機床采用380V較多,同功率的情況下,電源電源電壓高,初級的電流就要小一些,這樣可選擇的導線要小一些,根據此公式

I=P/U來的。各端嚴格按標注電壓等級不能接錯,措錯后會使輸出電壓達不到要求,若低電壓接上高電壓會燒毀變壓器。

低壓側的0端也是公共端,其余的需要什么電壓等級就接什么電壓等級;

需6。3V時、就接0和6。3V端;

需12V時、就接0和12V端;

需24V時、就接0和24V端,

需36V時、就接0和36V端。

電壓是380V左右,就接0V--380V。

電壓是220V左右,就接0V--220V。

對二次側輸出電壓沒有區別。

如果在0V--380V位置輸入220V,輸出電壓降低一倍。

如果在0V--220V位置輸入380V,輸出電壓升高一倍,很快就燒壞變壓器。

圖中接法需兩線380,如果接220就需要零線接入0端子火線接入220端子,你的接法沒錯,輸入側電壓與輸出側電壓無影響,可放心使用

你家里如果是220伏的就接0到220

如果是380就0-380輸出一樣

可以的,對于二次側輸出沒有什么區別。

機床控制變壓器(普通),初級電壓220V380V,一共3個接線端子,0,220V和380V這3個端子怎么接.

接220V是接一根零線一根相線嗎

接380v

是接兩根相線嗎

這個變壓器有兩個電壓選擇,一個選擇220v,還有一個是選擇380v

3個端子其中有一個是公共端。0v,

接220v端和0v端

就是接入的相電壓點220V(一根火線ABC任意一根,和一根零線N)

接380V端和0v端就是接入的線電壓380v(兩根火線AB,AC或者BC)

bk-150va控制變壓器怎么接

這個不知你是380V,還是220V的,如果是380V,你把三相電的其中兩相接到0-380端,次級有幾個檔位,一般有127、36、24、12、6。3V,你把所需要控制的線圈,或其它電氣設備,分別接到所需電壓上。220V的也用這種接法即可。

的控制變壓器,視在功率為

電壓的輸出電流為:

的控制變壓器過熱、燒毀,原因就是負載過重:負載輸出電流超過

造成的故障。

3、你應該使用電流表測量、檢查負載電流,150

的變壓器,220

時的輸出電流,不可以超過

——1、bk

的控制變壓器,視在功率為

電壓的輸出電流為:

——2、bk

的控制變壓器過熱、燒毀,原因就是負載過重:負載輸出電流超過

造成的故障。

——3、你應該使用電流表測量、檢查負載電流,150

的變壓器,220

時的輸出電流,不可以超過

我剛學電工,今天我看了一下變壓器,就是不懂怎樣接線的?

變壓器內部接線有Y型連接和型聯接兩種,先把這兩種接線原理搞懂。至于變壓器的引入線和輸出線理論性低實作性強,多看看動動手就明白了。

我要知道你的變壓器的二次線進哪里才能告訴你怎么接。注意二次線的同相端

初級接電源,次級接負載。
