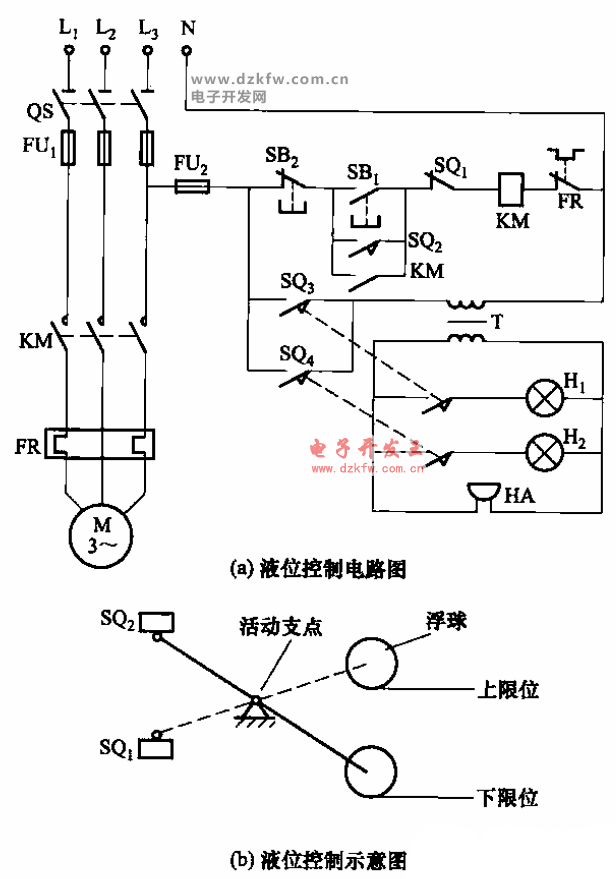

求380v水泵用浮球控制的電路圖

求380v水泵用浮球控制的電路圖

用一個浮球控制三相水泵接線圖:

1、先兩兩測出浮球控制三相水泵三條線的阻值,記住最大值的兩條線及其阻值,第三條線就是主、副的連接點;

2、分別測出接點與兩端的阻值(這兩個阻值之和必須等于上述的最大值)。其中阻值較小的是主繞組,阻值較大的是副繞組。

與電容串聯的那個繞組接頭就是副繞組。

設副繞組電阻為R1,主繞組電阻為R2,

則R1>R2。(主繞組功率大,電阻小)

用萬用表測量比較三個端子中每次兩個端子之間的電阻值,先尋找火線通過電容連接的副繞組接頭端子:其和另外兩個端子之間電阻有最大值(R1串聯R2),和第二大值R1)剩下二個端子中找到有最小阻值R2和第二小阻值R1的那個即為接零線的端子,也就是主繞組和副繞組的公共端子。這樣完成了浮球控制三相水泵線路的連接。

把浮球的觸頭串到液位繼電器控制回路里,220v也能用

一臺三相水泵,一個交流接觸器,一個浮球開關.要求是高位啟動,低位停止.請問有誰知道接線圖怎么畫?

交流接觸器用線圈電壓380V的A1接A相A2接浮球開關的中心線

浮球開關的浮狀態下接通的一端接C

相就可以了

如果有熱繼電器

把熱繼電器的常閉串在浮球開關與接觸器A2之間

一個浮球,控制一備一用,2臺380V水泵帶手自動實物接線

實物接線圖

原理圖如圖:

集水排污泵控制箱電源打自動液位浮球控制器浮球開啟狀態接觸器是否同時可以啟動兩

要想用浮球式液位控制器來控制三相電大功率水泵時,是必須要用到交流接觸器的。如果浮球液位控制器的輸出端是帶220v電機的,則可以直接選用220v線圈的交流接觸器。把浮球液位控制器原來直接控制小型電機的兩個輸出端直接和接觸器的線圈兩端相接,即可;下端接電動機,接觸器的上端接三相電源,三相電源和接觸器之間接空氣開關。初次接通電源時,需要檢查電機的旋轉方向是否正確,如果旋轉方向不正確,只要將其中的兩根電源線對調一下即可。

一個控制箱同時控制兩臺三相水泵,一個浮球閥控制,三根線怎樣接線

一個控制箱同時控制兩臺三相水泵,一個浮球閥控制,三根線怎樣接線

如果泵時同時工作的(非獨立控制)

,浮球閥控制的觸頭(常閉)去接接觸器的控制線圈即可。

去百度文庫搜接線圖。

如有疑問,請追問。

380v浮球液位手動和自動控制器如果不自動怎么修?

浮球液位控制器損壞,里面的微動開關壞了,就只能更換,無法自己維修的。

支持一下感覺挺不錯的

一個浮球開關,一個3相接觸器,一個三相水泵,怎樣控制水箱上水?需不需要接零線?

浮球處有兩個限位開關,一個上水位,上水位出于常閉,一個下水位,下水位處于常開,原理當上水到位了,浮球?qū)⑾尬婚_關頂開、常閉轉換成常開了迫使接觸器斷電以達到水泵停止運行,當水位下降到限位開關極限水位了,浮球又將限位開關打開線圈通電接觸器吸合通電水泵開始打水。

380水泵浮球開關與380v交流接觸器接線法:

浮球液位控制器是否只要接兩根線?

浮球電線是三芯的,水泵接380V,就用一個浮球控制水泵的啟動和停止,求詳細的接法,最好畫個簡圖

不好意思我不會在這里畫圖但是我知道【浮球控制箱與水泵220和380沒關系,要是用浮球來控制的話就得有一個旋鈕開關來控制手動與自動,手動就是一個單啟動自動的話就是要把浮球的常開點串在接觸器的線圈就行了?！?/p>

看浮球上或說明書的接線圖,一根是公用線,一根常開,一根常閉

浮球液位控制器與380V交流接觸器接法

大家好幫幫忙謝謝

三根火線分ABC,取A相直接接在A1上,取B相一根接在浮球的常閉點之一,另一常閉點接A2,就是浮球落下之后A1A2能得到AB兩相電壓

380V控制箱如何控制220V電源

我現在只有220V電源,但我買的是一個380V控制箱,請問大蝦380V控制箱如何控制220V電源嗎?

什么樣的380v控制箱?是接觸器線圈都是380V的吧,加個變壓器,將220V變成380V就行啦。

你所用的應該是三相交流電。我們生活中一般用的都是三相交流電,可以提供380v(工業)和220v(生活)的電壓。

三相交流電一般采用三相四線制供電。

三相交流電源的三個線圈采用星形(y形)接法,即把三個線圈的末端x、y、z連接在一起,成為三個線圈的公用點,通常稱它為中點或零點,并用字母o表示。供電時,引出四根線:從中點o引出的導線稱為中線或零線;從三個線圈的首端引出的三根導線稱為a線、b線、c線,統稱為相線或火線。在星形接線中,如果中點與大地相連,中線也稱為地線。我們常見的三相四線制供電設備中引出的四根線,就是三根火線一根地線。

每根火線與地線間的電壓叫相電壓,其有效值用ua、ub、uc表示;火線間的電壓叫線電壓,其有效值用uab、ubc,uca表示,如圖7-2。因?yàn)槿嘟涣麟娫吹娜齻€(gè)線圈產生的交流電壓位相相差120°,三個線圈作星形連接時,線電壓等于相電壓的根號3倍。我們通常講的電壓是220伏,380伏,(380=220*根號3)

就是三相四線制供電時的相電壓和線電壓。但三相四級制供電時,也有下表所示的幾種電壓,用電時應予注意。

所以,你所說的380v電壓應該是指任意兩條火線之間的電壓。要想接220v電機,只需要將電動機的兩端分別接一條火線和地線就行了。

有關三相交流電的更多資料可以參考百度百科http://baike。baidu。com/view/422076。htm
