電機水泵控制柜怎么接

主電路,線經過總開關落交流接觸器主觸點然后接到熱繼電器再到水泵,控制電路,一相經過常閉開關

急停,然后接到一個常開

啟動,(要自動的話可以在常開開關并一個時控或浮球然后接到交流接觸器的線圈)然后接到交流接觸器的線圈,然后接到交流接觸器的一個常開觸點

電路自鎖,接到另一相。

水泵與控制柜連接首先是要確定你的啟動方式,變頻?自藕降壓?星三角啟動?還是直接啟動?這個取決于你的運用場所,和水泵的功率。然后要考慮你的保護措施,缺相保護。過流保護、、、。還要根據你的運用場所考慮是否按照時間控制,是不是要對管網壓力進行保護,是不是要做缺水保護、、、、、、?？傊痪湓?什么場合選擇什么樣的控制方式才是關鍵。

家用水泵控制器怎么接線

1、主繞組接和副繞組有一端直接接在一起是泵的一根線,這個線是主副繞組的公共端,假如記為C,另外兩線一個是主繞組和副繞組接線端,分別標記為A和B。

2、取ABC任意兩線待用,剩下一根線不用并且用膠布包上,防止漏電傷人。找個家用鼓風機(電風扇也可以,但是要調到最大風速度檔),在它的電源進線上,把泵沒有包的兩線串進去,就是把水泵的兩根線當作一個保險或者限制速器串接進鼓風機的任意一根電源線去即可,當然接頭臨時用膠布包好,然后給鼓風機加電,看其轉速或者說風量大小,更換水泵的不同兩線,最后發現有一次,轉速最小,風量最小,那么就可以確定,這次接入的線頭就是水泵的主繞組和副繞組接線端A、B,此時把水泵的這兩線分別接電容的兩線(當然之前要把鼓風機的線路恢復)。

3、把水泵沒有接電容的那根線接水泵電源的零線并且包好;水泵的電源線的火線,接A或者B任意一個位置,通電試驗,觀察水泵轉向,調換與火線接的接A或者B,當水泵轉向正確時,這次接線就完全正確了,把所有接線頭用膠布包好后就可以投入使用了。

水泵自動變頻控制柜,控制柜里面遠程壓力控制接線端旁邊、缺水保護倆個接線端應該怎樣接、接到哪去呢?是

水泵自動變頻控制柜,控制柜里面遠程壓力控制接線端旁邊、缺水保護倆個接線端應該怎樣接、接到哪去呢?是接到水箱里面去嗎?還缺什么呢?比如浮球、液位控制之類到的?

我的理解:如果是從水井向水箱或水塔打水,缺水保護應該是用來檢測水井水位的,即防止水泵抽空的保護,由此分析應該接在水井的水位檢測裝置上(浮球開關或其它液位傳感器)。

必須廣東的嗎,別地方的可以不,你可以咨詢一下,楊凌一度智能控制系統有限公司,這個公司專門做這些,不妨去咨詢咨詢

變頻控制柜的接線圖

4千瓦以下的水泵小控制柜就行,我以前有一個圖,弄丟了,

呵,不是這樣的

您要是沒有圖就不行,估計干這行夠嗆。

那東西不都是在腦子里嗎?一臺泵按照說明書接,一拖二,拖三。。。往上加唄!

變頻恒壓供水控制柜原理圖與接線如圖:

變頻恒壓供水是指在供水管網中用水量發生變化時,出口壓力保持不變的供水方式。供水管網的出口壓力值是根據用戶需求確定的。傳統的恒壓供水方式是采用水塔、高水位箱、氣壓罐等設施實現的。

變頻恒壓供水原理

變頻恒壓供水系統以管網水壓

(或用戶用水流量)為設定參數,通過微機控制變頻器的輸出頻率從而自動調節水泵電機的轉速,實現管網水壓的閉環調節

(pid),使供水系統自動恒穩于設定的壓力值:即用水量增加時,頻率升高,水泵轉速加快,供水量相應增大;用水量減少時,頻率降低,水泵轉速減慢,供水量亦相應減小,這樣就保證了供水效率用戶對水壓和水量的要求,同時達到了提高供水品質和供水效率的目的,“用多少水,供多少水”;采用該設備不需建造高位水箱,水塔,水質無二次污染,是一種理想的現代化建筑供水設備。

像這種水泵控制箱該如何接線

水泵控制箱進線應該是三相五線(三根火線+一零一地),線圈選220或380都可以,220接一火一零,380接任意兩根火線。零線直接水泵,一根火線經接觸器觸頭接水泵。

變頻器控制柜有三個接線端子,,,黃綠紅,,要接到泵上,,泵的接法星型接法還是三角形接法

泵得接法區別的是工作電壓,看下泵的接法對應的工作電壓,和變頻器額定電壓對應上就可以。變頻器的三個接線端子第一次試機可以不分方向,變頻器本身可以做方向調試

隨便接,試啟動,方向正確即可

再看看別人怎么說的。

電機的接法一般和電機銘牌一致,一般小功率是星形接法,大功率為三角形接法

一控二水泵控制箱接線圖,有圖紙和實物圖,圖紙不太清晰,請?zhí)峁﹫D紙并講解?

首先你得先有點基礎,你才能更好的理解,最好是找個師傅參照實物講解相對來說會更容易。但自學也是可能的,畢竟不是什么高科技的玩意。就你上面發的圖你大致可以向以下方面了解:

熔斷器,控制按鈕

,交流接觸器,熱繼電器,中間繼電器,時間繼電器,

的工作原理以及作用。

要知道觸點的常開點與常閉點進以及接觸器之間電路的自鎖與互鎖控制。先了解他們是干什么用的后在對照實物,一步一步理順?biāo)麄冎g的關系,要多給自己一個為什么

,慢慢的就懂了。

水泵是輸送液體或使液體增壓的機械。它將原動機的機械能或其他外部能量傳送給液體,使液體能量增加,主要用來輸送液體包括水、油、酸堿液、乳化液、懸乳液和液態金屬等。

也可輸送液體、氣體混合物以及含懸浮固體物的液體。水泵性能的技術參數有流量、吸程、揚程、軸功率、水功率、效率等;根據不同的工作原理可分為容積水泵、葉片泵等類型。容積泵是利用其工作室容積的變化來傳遞能量;葉片泵是利用回轉葉片與水的相互作用來傳遞能量,有離心泵、軸流泵和混流泵等類型。

37千瓦水泵控制箱怎么接線?

不是很明確你的意思,也不知你的啟動方式,如果是接觸器運行,那就接星三角減壓啟動,要裝控制箱,如果是變頻器運行,那就把參數設定好就OK了,但是也要裝控制箱,做個參考吧

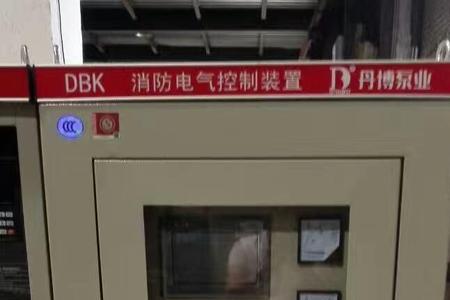

具體原理:水泵控制箱通過測試管道壓力,經變頻器的pid調節器運算,調節輸出頻率,然后實現管網的恒壓供水。變頻器的頻率超限信號,可實時通知plc的進行變頻泵切換。為防止水錘現象的產生,泵的開關將聯動其出口閥門消防控制柜的主要作用是控制柜必須在接到應急信號即時啟動的功能,如果遇到火災或危險情況,控制箱就會發出一個信號,能快速啟動消防泵?？刂葡溥m用開廠礦、企業、商場、賓館、學校、機場、港口、醫院、高層建筑、生活小區等場合,交流50hz,額定工作電壓為交流380v的低壓電網系統中,作為動力、照明配電及電動機控制之用,適合室內掛墻、戶外落地安裝的配電設備。也使用于交流50hz,電壓500v以下電力系統作為消防水泵控制、潛水泵控制、消防風機控制、風機控制、照明配電控制等使用,控制方式有直接啟動控制、星三角降壓啟動控制、自藕降壓啟動控制、變頻器啟動控制、軟啟動控制等各種控制方式,還可使用隔離開關、熔斷器式開關作為隔離分?jǐn)帱c。

75kw水泵控制柜怎么裝

水泵分為單級或多級,如果選用自耦降壓啟動直接接輸出三線就可以,如果是變頻控制的則需要調試參數。

水泵分為單級或多級,如果選用自耦降壓啟動直接接輸出三線就可以,如果是變頻控制的則需要調試參數。更多電器知識www。xyyfdq。com

水泵馬達控制柜啟動按鈕和停止按鈕怎么接電路圖

電源進線-----空氣開關------接觸器-----熱繼電器------電機這是主接線。浮球如果沒有電氣輸出肯定不行,如果有通斷信號輸出那就好辦了。ac220-----接觸器線圈-----浮球信號------n二次回路
