丹富萊水泵恒壓供水變頻器說明書下載

丹富萊水泵恒壓供水變頻器說明書網上是沒有下載的,要找廠家要就可以了http://www。danfly。cn

水泵變頻器怎么調壓力

水泵變頻器怎么調壓力

水泵轉速改變,就可以改變出水壓力。調節變頻器的運行頻率,頻率越高泵轉速越高壓力就越高,變頻器的操作方法只有看說明書

調變頻器上的鈕試一下。

電源輸入(11#、12#)------AC100V~240V測量信號輸入(35#、36#從壓力變送器來的4~20mA電流信號,要并接1個250Ω電阻。(電流/電壓)

控制輸出(31#、32#4~20mA電流輸出,接到變頻器作為頻率給定信號。

報警輸出AL1A(7#、8#繼電器常開觸點,接到PLC

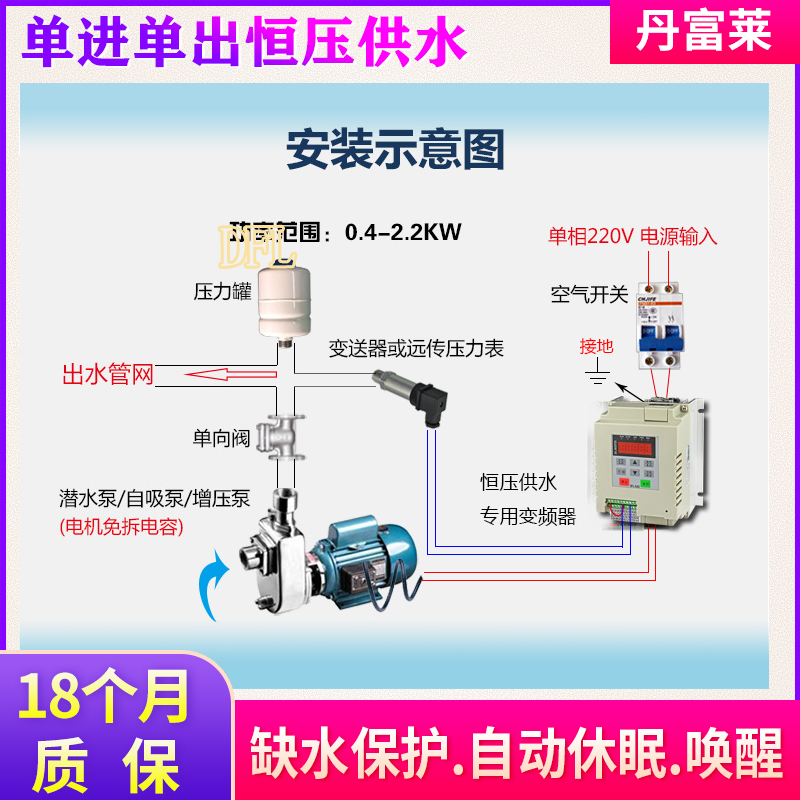

壓力變送器量程為0~1。0MPa安裝在水泵出水口的關管道上,管網壓力通過壓力變送器輸出4~20mA電流信號送到PXR5的輸入端,作為反饋值。

向左轉|向右轉

如果是在已經調試好或者已經運行一段時間的供水系統中調變頻器供水的壓力,可以按照以下說明進行相應調節:

參數組--擴展應用參數E---E-14:遠傳壓力表的量程:0。001~20。000MPa

更換的壓力表量程如果與原裝壓力表量程不一致時,需要調節此參數等于壓力表的量程。

參數組--擴展應用參數E---E-17:下限壓力限定值。設定范圍在0。001~E-18設定值之間。

此參數是當供水系統管道壓力低于此值時,變頻器會動作,提升頻率或工頻啟動等來提升管道壓力到恒定設定值。

參數組--擴展應用參數E---E-18:上限壓力設定值。設定范圍在E-17-E-14的設定值之間。

此參數是當供水系統管道壓力到達或高于此值時,變頻器會動作,降低頻率或工頻停止等來平衡管道壓力到恒定設定值。

由此,你要設定的壓力值,其實是根據以上三個參數的參照,即壓力值在E17-E18之間且不能大于E14

壓力值是根據供水要求設定,切勿盲目設定,可以從小到大慢慢調試,以免管道因壓力過大而出現意外情況。

愛德利變頻器的說明書?

原發布者:haiboyhy_Y

愛德利AS系列變頻器說明書---適用于流水線上一。按鍵介紹按鍵按鍵名正轉鍵反轉鍵移位鍵上下鍵記憶鍵功能鍵停止鍵功能說明執行正轉運轉指令執行反轉運轉指令數字選擇換位鍵數字由0~9變化記憶所設定的資料選擇功能名稱停止運轉指令/恢復待機狀態二?；静僮?。運轉的啟動和停止時請按停止鍵。欲使電機正轉按正轉鍵,欲使電機反轉按反轉鍵,欲停止2。轉速設定若內部參數CD10設為1時,可直接由面板上的旋鈕改變電機的轉速,順時針旋轉,轉速變快,逆時針旋轉,轉速變慢。若內部參數CD10設為0時,需按上、下鍵使電機轉速加快或減慢。3。參數設定的操作原始狀態中按下功能鍵進入?yún)?shù)代碼中,通過上、下鍵找到所需更改的參數代碼序號,如需改變數位就按移位鍵移動到所需更改的數位,接著按下功能鍵進入代碼內容,并通過上、下鍵進行修改,修改完之后按記憶鍵完成設定并回到原始狀態。基本參數設置如下:功能代碼CD00CD01CD08CD10CD14CD15名稱主頻率設定鎖住正反轉選擇類比或數位設定頻率上限頻率下限可設定范圍0~400Hz0或10或1或20或10。5~400Hz0~400Hz設置值50Hz10150Hz0Hz三。報警代碼顯示及內容報警代碼故障原因檢查內容啟動時間過短PF01啟動扭力設定太大啟動電力元件保護電機鎖住跳脫電機容量太大載波頻率太高負荷突然加大PF02定速運轉中電力元電機絕緣不良件保護跳脫電源電壓過高過熱PF03PF04OHOPE1OPE5

at系列變頻器

應用范圍:

裝配機與物料輸送,紡織印染,印刷設備,液壓氣動,食品飲料加工,制藥,水處理,制冷及暖通工程,數控設備,采礦,冶金市政,工程機械等。

功能與特點:

高轉矩,高精度,寬調速驅動;內置制動單元;靈活的輸入輸出端子;零頻回差控制;主輔給定控制;停電和停機參數存儲最好的選擇;擺頻控制;具防跳閘性能和適應環境的能力;有機融合客戶通用需求與客戶個性需求、行業性需求;自帶實用的pid、簡易plc。

額定電壓:頻率

三相,380v~440v;50hz/60hz

允許電壓工作范圍

電壓:320v-460v;電壓失衡率:<3%;頻率:±5%

額定電壓:

ac380

頻率輸出范圍

0-600。00hz

過負載能力

1分鐘;180%

2秒,200%瞬間保護

如何正確使用全自動變頻水泵

一、通電前的準備工作

一、先檢查變頻器的接線和配線。

檢查進出線主電源連接是否正確、可靠。電源電壓的等級是否符合

變頻器使用說明的要求,連接是否牢固。絕緣層有無破損。仔細檢查端子排有無松脫,是否存在短路等隱性故障。接地是否良好。

檢查變頻柜內控制回路的進線連接和電壓等級是否符合變頻柜的應

用要求。各連接線連接是否牢固,絕緣層有無破損,各電路板連接插頭接插是否牢固。

清理變頻柜內部雜物,再次確認主電源進線、控制回路線路、接地

線、零線的連接有無不當之處。保持變頻器周圍的環境清潔、干燥,嚴禁在變頻器附近放置雜物。認真檢查有無遺漏的螺絲及導線等,防止小金屬物品造成變頻器短路事故。

二、咨詢用戶的系統控制要求及管中國壓力設定要求,記錄下來。

三、如果變頻柜控制的是潛水泵,咨詢用戶明確潛水泵的電機相關參數:額定功率、額定轉速、額定電流等,確認后紀錄下來。如果控制的是離心泵或風機就將電動機銘牌上的參數記錄下來,以便在進行變頻器的程序設定時能將電動機的參數準確輸入,從而實現變頻器保護的準確和控制的精確。

四、檢查用戶的管中國安裝連接是否符合我們的安裝圖,如果用戶未按照我們的圖紙安裝施工,特別要注意的是單流閥和檢測儀表的安裝位置。我們要向用戶陳述讓其明白不當安裝的利害關系。其一,如果控制的是深井潛水泵,不安裝單流閥在停泵的時候,管道中的水會往井內倒流這樣不僅造成了電能的白白浪費。又因潛水電泵是禁止反轉運行的而水在回流的過程中會引起潛水電泵的反向運轉,常期會造成潛水電泵內的緊固件松動,發生機械故障。其次,因為我們的供水管道是個全密閉的系統,管道中的水在往井內回流的過程中,會在管道內部形成近似真空的狀態,而我們安裝在管道上的壓力檢測儀表會因為管道內的真空負壓反吸而造成損壞,進而造成我們的設備因檢測儀表的失靈而無法啟動。

5、檢查壓力檢測儀表與變頻器的接線是否牢固,連接是否正確。我們的壓力檢測儀表的接線規則:屏蔽線的紅色線接儀表內的紅色引出線、屏蔽線的黃色線接儀表內的黃色引出線、屏蔽線的綠色線線接儀表內的藍色引出線。變頻器內的端子接線規則:屏蔽線的紅色線接變頻器內反饋端子的負端、屏蔽線的黃色線接變頻器內反饋端子的輸入端、屏蔽線的綠色線接變頻器內反饋端子的電源端。

陸、檢測水泵電機的電機線絕緣是否良好,有無破損,線徑是否達到要求。先檢測水泵電機的三相阻值是否平衡。

急需哈爾濱斯福電氣廠生產的水泵變頻器的說明書 哪位好心大俠 幫幫我 謝謝!

你肯定問賣家要阿,再說電氣廠家也是買別人變頻器成套的。布是他自己生產的

變頻器的,要注明一下。做一個選擇開關,直接接通電機,不要經過變頻器,就是工頻控制

急求富士變頻器p11說明書

水泵類變頻器說明,隨便找個富士的變頻器經銷商手里都有,如果他們不愿意給,你可以直接找辦事處要,他們肯定會給。因為不知道你的地理位置,我沒有辦法幫你查到他們相關的辦事處電話。

富士變頻器中文說明書下載:http://www。gztd-98。com/sdp/110771/2/main-2941999。html

邁特變頻水泵說明書,忘記了如何設置了,有資料的介紹一下?

如果你把這種變頻水原的說明書給弄丟了,或者是整不明白,那么下面將會具體的介紹,這款水泵是如何設置操作的以及需要注意事項。變頻水泵控制器常見故障及解決方法!

變頻水泵控制器常見故障及解決方法:

一、在客戶用水時,有很大噪音,水的壓力也不是很穩,請問這是什么原因造成的?

1。用戶用水時,水壓波動劇烈,變頻泵一直處于變頻狀態。

2。由于用戶用水和變頻泵頻繁變頻導致的水壓波動引起一些管道共振。

3。變頻部分頻率可能和泵的機械振動頻率相近引起共振。

4。檢查是否有氣蝕現象(泵充水是否完全)、出口管路是否有空氣積聚。

5。檢查無負壓供水設備水泵的軸承是否有磨損。

6。變頻的參數沒有設置好。

二、水泵啟動瞬間壓力很大?

1。要檢查管道是否有阻塞現象,造成壓力突變(因為流量變小),要檢查管道是否有漏水現象,造成壓力不能保持。

2。一般來說,供水機組是自動的,它的自動動作是靠壓力來控制機組的開關動作。管道的流量大小也會影響很大,流量變小會造成水泵一啟動,出口處至阻塞處壓力突然變大,造成壓力控制誤動作,啟動就會頻繁(漏水也會)。

3。啟動水泵的瞬間,產生了水錘。

三、系統打不上水?

1。檢查水池有沒有水,查看電機轉的方向是否正確,變頻器有可能被改向了。

2。如果止回閥在電機的前端,止回閥的前端如果有水,而電機里的水又被排空,這時電機抽的是空氣。查看電機前有沒有閥門,把上面的水排掉,這樣電機才抽的上水。

3。以上都不能解決的話,就打開機子看看抽水的葉輪是不是破了,不過這時由于不平衡,電機的噪聲會變大。

四、進水端已經有水箱的情況下,出水端的穩壓罐是起什么作用?

1。起到恒定水壓的作用,但是現在一般情況下用泵就能解決恒壓問題,不設置恒壓罐。

2。起到消除水錘的作用,減少水錘造成的管網沖擊。

五、壓力無法平穩,怎樣去解決?

如果是用水量波動大,或者是供水管太細,就不好解決。可以嘗試重新設置系統的PID參數、改變壓力變送器的安裝位置。

六、壓力傳感器安裝的位置與節能沒有關系嗎?

沒有關系,只取決于設定值。如果設在終端,壓力就要低一些,如果是泵出口,壓力就會高一些。

還有,如果在泵的出口,反應比較靈敏,這樣頻率波動比較大,這樣可以通過控制器參

數來忽略小信號,建議把壓力傳感器裝在離泵的出口稍微遠一點。

七、水泵長時間運行導致水發燙?

引起的原因:

用戶長時間水量很小時,水泵長時間運行導致水發燙。

哪里能夠找到沂川yc680變頻器說明書

我想知道怎么找到說明書

變頻器右側面有標簽,上面有廠家電話,可以聯系

聯系客服吧

我也在找!網上實在沒有官網也沒有

支持一下感覺挺不錯的

主要設置水泵轉速,功率。加減速時間、頻率下限(一般是25HZ),頻率上限50hz(中國)。還有工作壓力,保護壓力(超過設定壓力自動停泵)。

變頻恒壓供水是指在供水管網中用水量發生變化時,出口壓力保持不變的供水方式。

變頻水泵裝置的工作原理及使用說明

變頻恒壓供水自動控制裝置以變頻方式工作時,水泵電機以軟啟動方式啟動后開始運轉,由遠傳壓力表檢測供水管網實際壓力,管網實際壓力與設定壓力經過比較后輸出偏差信號,由偏差信號控制調整變頻器輸出的電源頻率,改變水泵轉速,使管網壓力不斷向設定壓力趨近。這個閉環控制系統通過不斷檢測、不斷調整的反復過程實現管網壓力恒定,從而使水泵根據需水量自動調節供水量,達到節能節水的目的。

用變頻器如何控制水泵(4KW和11KW)輸出的恒壓控制,液位器控制,工頻變頻切換,都需要什么東西?

就用對應功率的變頻器,再有壓力表,還有配電箱里的開關、接觸器、控制器等

就用對應功率的變頻器,再有遠傳壓力表,還有配電箱里的開關、接觸器!

1。仔細閱讀所購變頻器的說明書

2。利用變頻器自帶的pid功能(通常都有)

3。一個壓力傳感器(0-10v或4-20ma信號輸出),視變頻器pid功能決定,作為pid反饋

4。變頻器面板參考,或電位計,視應用情況決定,作為pid參考

5。根據欲控壓力和控制情況,調整參考值和pid變量。
