電工兩臺電機輪流自動起動抽水,一個浮球控制水位,控制線路圖怎么畫

其實就是一個簡單的順序控制的電路圖當中加一個電子浮球

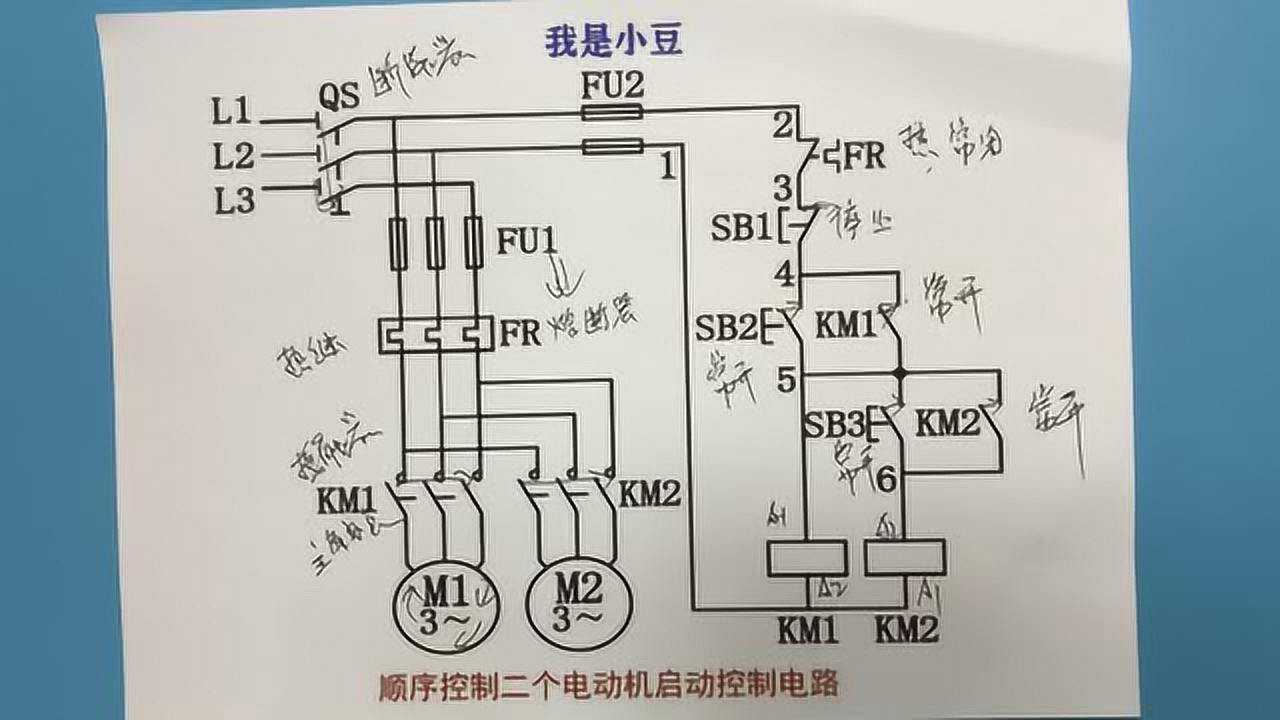

上面圖中是順序控制電路圖在圖的控制電路中SB1之前那段線中串聯一個電子浮球就OK了

這個浮球開關怎么回事,有電路圖嗎?

你好,電路圖就在上面,使用說明也告訴你了。

所謂的浮球開關其實就是一個機械開關,這個機械開關串入電機接觸器線圈?？刂齐姍C的啟動和停止。

水多時觸點閉合接通水泵,當水位下降時,觸點斷開,接觸器斷電。

接線入好。

如果接供水,接觸器線圈就接A1。A2

如果接排水,接觸器線圈就接B1、B2

百度一下【浮球液位開關接線圖】,再點一下百度【百度圖片】,即可在圖片頁面看到一個黑色的接線圖,380伏控制電源可以換用一根零線替下了原來的一根火線。

圖片上不是有電路圖嗎?

求一個用磁浮球液位開關控制水泵的電路圖

水槽用一個磁浮球液位開關控制,液位高達某點時水泵關,液位低至某點時水泵開,要求電路中有接觸器,請高手幫我畫張電路圖,謝謝!

給你這個電路圖希望對你有幫助

希望對你有所幫助,望采納。

AS6787的圖是液位控制器的圖,是帶自鎖的,如果是用裝有自鎖裝置的,可以把K1去掉。

用個行程開關直接控制電源的開和關不就行了嗎,不需要電路的吧

浮球液位控制器如何使用和安裝

UQK系列浮球液位控制器的使用和安裝

UQK系列浮球液位控制器適用于對各種敞口或受壓容器的液位控制或報警。液位到達控制點時,控制器開關動作,發出通斷信號,實現對液位控制、報警、故障聯鎖等功能。該控制器不適宜用于對不銹鋼、黃銅等材料有較強腐蝕作用以及含有導磁雜質的介質。UQK-01、UQK-02為水平方向安裝,UQK-03為垂直方向頂部安裝型。安裝時注意螺栓孔方向,保持浮球上下工作正常。安裝位置應正確選擇在液體波動小、避開或遠離液體介質進出口處,減小介質流體對開關傳感部分的沖擊而產生的影響,同時要保證浮球能夠自由上下浮動。UQK-03頂裝式液位控制器在安裝前應檢查擋圈和緊固件必須牢固,以免測量失靈或磁浮子脫落。接線可根據使用要求采用各種電纜,其中留一芯為接地線或屏蔽端接地。所有接線端子及外接線均須保證接觸良好。出線螺帽要妥善壓緊密封,以防引線松脫。若控制器工作異常,可按照隨機接線圖檢查開關輸出狀態,接線圖示為浮子未吸合時的狀態(常態)的圖示,浮子動作后狀態應發生變化:浮子上升到上限、上上限控制點,相應開關動作;浮子下降至下限、下下限控制點,對應開關動作。

請問能用浮球開關來制作水箱的自動控制上水及停水嗎?

1請問能用浮球開關來制作水箱的自動控制上水及停水嗎?(不是純電纜浮球開關,是帶桿的有電纜的)如果能該怎么制作?2還有就是浮球開關的動作原理是什么(百科上面不是我要的答案)這是我的理解:當水位下降到最低水位時,底部的常開型浮球開關的浮子下降接觸干簧管,干簧管閉合開始加水,水位開始上升,水位上升浮子也上升,這里我想不明白:當浮子上升的過程中遠離了干簧管,干簧管就斷開了,水泵就停了,水就沒有加滿,達不到水滿停水,這里我想不通。

當水位下降到最低水位時,底部的常開型浮球開關的浮子下降接觸干簧管,干簧管閉合,接通水泵的接觸器線圈回路,線圈得電(自保持回路,接觸器閉合,開始加水,水位開始上升,水位上升浮子也上升,當浮子上升的過程中遠離了干簧管,干簧管就斷開了,此時是通過自保持回路維持接觸器吸合的,水泵繼續打水,一直到高水位(水滿)時,另一個干簧管(一個常閉接點打開)切斷接觸器線圈回路,水泵就停了

兩個行程開關式裝置,

浮球下到一定高度通電。

浮球上到一定高度斷電。

兩個行程開關時串聯的,一個常開一個常閉。

自動控制水位的電路圖誰能提供一下,謝謝

自動控制水位的電路圖:

給你這個浮球檢測自動水位控制電路按圖安裝即可。

我不提倡用浮球控制,贊同二樓的回答,任何一個廠家生產的各種電子型號液位繼電器,其接線圖和工做原理都一樣。隨便再提供一個雙水池供水圖,供你參考。

我的圖也是用ACD制作的,為什么與別人的不一樣,誰能正確回答!!!!!

浮球自動控制二相接線怎么接

浮球自動控制二相接線怎么接浮球自動控制器二相接線怎么接

用一個浮球和一個交流接觸器手動自動控制單相潛水泵接線圖

用浮球開關控制交流接觸器線圈,由交流接觸器控制潛水泵工作即可。浮球開關接水位過低時浮球下降后接通的觸點,控制電壓由選取的交流接觸器線圈工作電壓決定接220V。這樣當水位低浮球下。。。

這個浮球液位控制器是怎么控制的,什么原理,謝謝

里面可能有鋼球觸發微動開關

就是浮球開關,將浮球液位控制器投入液體中當液位低時球液位控制器頭向下(圖中藍色)開關常開,反之液位高時開關常閉,通過常開常閉來控制水泵等電器設備

浮球通過電子開關與交流接觸器 水位控制器

swk-1水位控制器內部圖請教了

三根火線分ABC,取A相直接接在A1上,取B相一根接在浮球的常閉點之一,另一常閉點接A2,就是浮球落下之后A1A2能得到AB兩相電壓

這是很簡單的一個控制回路啊,取一相串入浮球液位計節點,在接入接觸器,只要液位計節點閉合,接觸器就可閉合嘍

單相浮球液位控制器接線法

浮球開關直接控制水泵接觸器,如果有降壓啟動控制啟動,無需自保。

一根公用,一根上限位,一根下限位

單相浮球液位控制器中的常閉點接接觸器控制線。
