浮球滾動液位控制器的工作原理及說明

浮球液位控制器的工作原理:

浮球液位控制器由干簧管作為主要控制元件,裝于導管內;

浮球套于導管外,球內裝有環行恒磁磁鋼;

導管上部設有密封接線盒,內設接線端子,導管底部用螺紋底套密封。

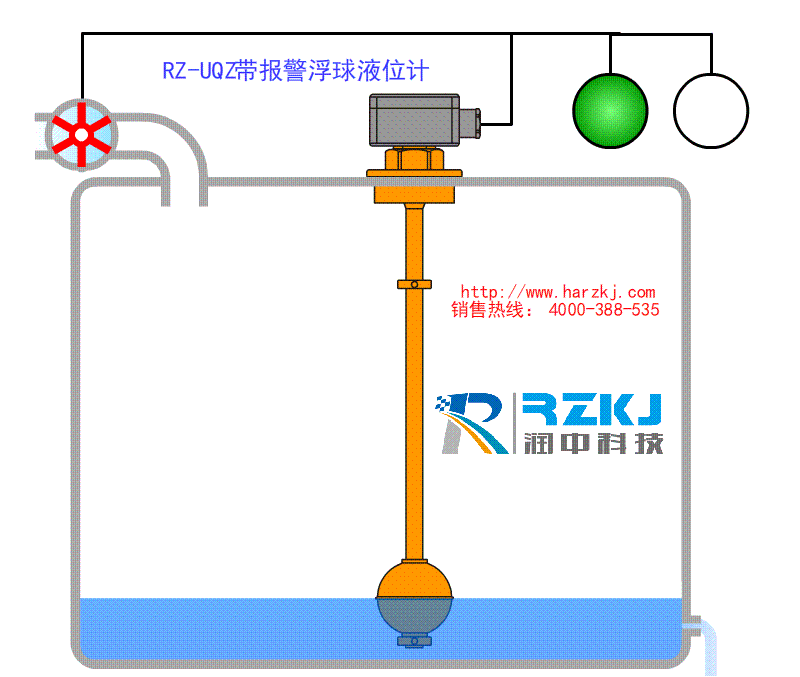

浮球控制器導管垂直定裝于水塔、水箱、水池等開口容器內,浮球隨水位變化為而上、下升降,當水位降至被控制的低水位(或升被控制的高水位)時,干簧管受到磁場的作用,克服簧片復原力矩,簧片動作常開接點閉合,常閉接點斷開),發出低水位信號,并且作用于水位自動控制裝置或水位報警裝置。

浮球滾動液位控制器

參考資料:http://www。dxzk88。com/Article/fqywkzqgzy_1。html

1。uqk型浮球液位控制器采用非標準凸面法蘭與被控容器相連接,用戶在安裝時,應根據圖示凸面法蘭尺寸配置相應的凸緣

2。uqk-01型和uqk-02型浮球液位控制器為水平方向的安裝形成,uqk-03型浮球液位控制器為垂直方向的安裝形式(參見圖)

3。uqk-03型浮球液位控制器在安裝時,因?yàn)槠涓∏蛑睆酱笥诜ㄌm孔直徑,故容器蓋應為可以拆裝。

4。uqk-02型浮球液位控制器的動作范圍的整定屬有級調整,最大動作范圍為550毫米。

動作范圍調整方法:在使用時可以通過調節位于扇形杠桿上的上、下二定位螺釘相對位置(改變浮球擺動角)或拆下開口銷接換不同長度的邊桿(改變浮球擺動半徑)來達到。

5。uqk-03型浮球液位控制器的動作范圍的整定屬無級調整,最大動作范圍為1000毫米。

動作范圍調整方法:在使用時通過改變浮球?qū)驐U上、下二定位螺釘?shù)南鄬?duì)位置及杠桿上的平衡塊來達到。

6?？刂破魇欠欠浪徒Y(jié)構,不宜在室外露天場合使用。

7?？刂破靼惭b時應在金屬外殼可靠接地(一般可接在法蘭上)以確保用電安全。

8。被控介質不應含有導磁雜質,并且液面的波動頻率不能太大。

9。使用中的儀器應定期進行檢查。

水利控制閥 100X遙控浮球閥的工作原理?

水利控制閥

100X遙控浮球閥的工作原理?有沒有生產廠家來說下工作原理和價格?我們這邊工地需要這樣的閥門。

100X遙控浮球閥是兼具多種功能的水力操作式閥門。要安裝于水池或高架水塔的進水口處,當水位達到設定的高度時,主閥由浮球?qū)чy控制關閉進水口停止供水;當水位下降后,主閥同浮球開關控制打開進水口向水池注水,實現自動補水。液位控制精確,不受水壓干擾;100X遙控浮球閥可隨水地池的高度及使用空間任意位置安裝,維護、調試、檢查方便、密封可靠、使用壽命長。隔膜式閥門性能可靠。強度高、動作靈活適用于450MM徑以下的管道。DN500MM徑以上的建議使用活塞式。

水利控制閥就是水壓控制的閥門,水力控制閥由一個主閥及其附設的導管﹑導閥﹑針閥﹑球閥和壓力表等組成。根據使用目的﹑功能及場所的不同可演變成遙控浮球閥﹑減壓閥﹑緩閉止回閥﹑流量控制閥﹑泄壓閥﹑水力電動控制閥、水泵控制閥等。

100X遙控浮球閥前要安裝過濾器,并應便于排污的要求。水利控制閥是一種利用水自潤式閥體,無須另加機油潤滑,如遇主閥內零部件損壞時,應按指示進行拆卸。

工作原理:

當管道從進水端給水時,由于針閥、球閥、浮球閥是常開的,水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池,此時控制室不形成壓力,主閥開啟,水塔(池)供水。

當水塔(池)的水面上升至設定高度時,浮球浮起關閉浮球閥,控制室內水壓升高,推動主閥關閉,供水停止。當水面下降時,浮球閥重新開啟,控制室水壓下降,主閥再次開啟繼續供水,保持液面的設定高度。

福建標光閥門技術人員為您專業解答:1、水力控制閥就是水壓控制的閥門,水力控制閥由一個主閥及其附設的導管﹑導閥﹑針閥﹑球閥和壓力表等組成。根據使用目的﹑功能及場所的不同可演變成遙控浮球閥﹑減壓閥﹑緩閉止回閥﹑流量控制閥﹑泄壓閥﹑水力電動控制閥、水泵控制閥等。

水力控制閥前要安裝過濾器,并應便于排污的要求。本類閥門在管道中一般應當水平安裝。

2、100x遙控浮球閥的工作原理:

當管道從進水端給水時,由于針閥、球閥、浮球閥是常開的,水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池,此時控制室不形成壓力,主閥開啟,水塔(池)供水。

當水塔(池)的水面上升至設定高度時,浮球浮起關閉浮球閥,控制室內水壓升高,推動主閥關閉,供水停止。當水面下降時,浮球閥重新開啟,控制室水壓下降,主閥再次開啟繼續供水,保持液面的設定

電工兩臺電機輪流自動起動抽水,一個浮球控制水位,控制線路圖怎么畫

其實就是一個簡單的順序控制的電路圖當中加一個電子浮球

上面圖中是順序控制電路圖在圖的控制電路中SB1之前那段線中串聯一個電子浮球就OK了

浮球液位開關的工作原理是什么?有沒有原理圖

我公司想了解液位開關,流量開關方面的儀表,請問浮球液位開關的工作原理是什么?

除了浮球液位還有其他液位的,像光電式液位。我們公司就有的。

液位傳感器(靜壓液位計＂>液位計/液位變送器/液位傳感器/水位傳感器)

熱像儀TI32是一種測量液位的壓力傳感器。靜壓投入式液位變送器(液位計)是基于所測液體靜壓與該液體的高度成比例的原理,采用國外先進的隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器,將靜壓轉換為電信號,再經過溫度補償和線性修正,轉化成標準電信號(一般為4~20mA/1~5VDC)。

靜壓投入式液位變送器(液位計)適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構,簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4~20mA、0~5v、

0~10mA等標準信號輸出方式由用戶根據需要任選。

利用流體靜力學原理測量液位,是壓力傳感器的一項重要應用。采用特種的中間帶有通氣導管的電纜及專門的密封技術,既保證了傳感器的水密性,又使得參考?jí)毫η慌c環境壓力相通,從而保證了測量的高精度和高穩定性。

是針對化工工業中強腐蝕性的酸性液體而特制,殼體采用聚四氟乙烯材料制成,采用特種氟膠電纜及專門的密封技術進行電氣連接,既保證了傳感器的水密性、耐腐蝕性,又使得參考?jí)毫η慌c環境壓力相通,從而保證了測量的高精度和高穩定性。

浮球液位開關原理

利用浮球液位開關的磁性浮子隨液位升或降,使傳感器檢測管內設定位置的干簧管芯片動作,發出接點開(關)轉換信號。

在密閉的非導磁性管內安裝有一個或多個干簧管,然后將此管穿過一個或多個中空且內部有環形磁鐵的浮球,液體的上升或下降將帶動浮球一起上下移動,從而使該非導磁性管內的干簧管產生吸合或斷開的動作,從而輸出一個開關信號。

浮球開關是一種結構簡單、使用方便、安全可靠的液位控制器件,它具有比一般機械開關體積小、速度快、作用壽命長,與電子開關相比,它又有抗負載沖擊能力強的特點,其在造船、造紙、印刷、發電機設備、石油化工、食品工業、水處理、電工、染料工業、油壓機械等方面都得到了廣泛的應用。

http://baike。baidu。com/view/2145988。htm

浮球開關使用磁力運作,無機械連接件,運作簡單可靠。當浮球開關被測介質浮動浮子時,浮子帶動主體移動,同時浮子另一端的磁體將控制開關動作桿上的磁體。

具體咨詢康納森

em15型浮球開關控制原理

em15型浮球開關控制原理

常閉觸點串入控制主線路,當水位降低時常閉閉合,線路得電工作;當水位升高時,常閉斷開,線路失電,用于水位自動控制系統

我是來看評論的

水位開關的原理

電容式水位開關原理:是采用偵測水位變化時所引起的微小電容量(通常為PF)差值變化,由專用的ADA電容檢測芯片進行信號處理,可以輸出多種信號通訊協議,如:IO,BCD,

PWM,UART,IIC…,電容式水位檢測的最大優勢在于可以隔著任何介質檢測到容器內的水位或液體的變化,大大擴展了實際應用,同時有效避免了傳統水位檢測方式的穩定性、可靠性差的弊端,甚至在某些特殊領域不能檢測的問題。該專用ADA電容檢測芯片由于內置MCU雙核處理,就可以實現很多特殊控制功能,甚至實現更多的集成化、智能化水位檢測功能,諸如太陽能熱水器、咖啡壺等應用中掉電后的水位變化也能可靠檢測當前水位,電容式水位檢測是目前水位開關中最有優勢的檢測方法。

電子式水位開關原理:(并不是電極式,不是靠通過水的導電性去判斷水位,常規尺寸為150*20mm)

通過內置電子探頭對水位進行檢測,再由芯片對檢測到的信號進行處理,當判斷到有水時,芯片輸出高電平24V或5V等,當判斷到無水時,芯片輸出0V。高低電平的信號通過PLC或其它控制電路板來讀取,并驅動水泵等用電器工作。產品可以任意方向安裝,當橫向安裝時,水位到達藍線就動作,且精度較高。產品豎向安裝時,水位到達紅線就動作,有一定的防波浪功能。圖中的BZ2401為普通型電子式水位開關,適用常溫水體環境。產品用環氧樹脂封灌,密封防水,可長期浸在液體中,外部無機械活動部件,壽命長。電子式水位開關適用行業:自來水廠、名貴水產養殖業、植物育種、水庫、供電房、污水處理行業等。安裝方法:同一水位開關,可以橫裝、豎裝、斜裝等不規則自由安裝,靈活方便。固定方法:簡單易用,可用螺紋接口(M20)固定或管夾固定。電子式水位開關也可以和控制器配合,實現水位全自動控制,有較強的防波浪功能,

為更直觀看到效果,可以在百度上搜索電子式水位開關官方網站,就能找到更多資料

電極式水位開關原理:電極式水位開關由一次電極式傳感器和二次控制器組成一體式測量系統,液位開關安裝在容器的頂部或容器的壁上,電極插入液體。以單電極供液型控制為列。測量時,電極上通有交流信號電壓,當液位上升接觸到電極時,電極間就有交流信號電流流過從而產生液面信號,控制板接收到液面信號后,進行整流、濾波、放大等處理,最后轉換成繼電器閉合觸點輸出或標準電流16mA輸出給用戶使用。當液位下降離開電極時,電極間就沒有交流

這個浮球開關怎么回事,有電路圖嗎?

你好,電路圖就在上面,使用說明也告訴你了。

所謂的浮球開關其實就是一個機械開關,這個機械開關串入電機接觸器線圈?？刂齐姍C(jī)的啟動和停止。

水多時觸點閉合接通水泵,當水位下降時,觸點斷開,接觸器斷電。

接線入好。

如果接供水,接觸器線圈就接A1。A2

如果接排水,接觸器線圈就接B1、B2

百度一下【浮球液位開關接線圖】,再點一下百度【百度圖片】,即可在圖片頁面看到一個黑色的接線圖,380伏控制電源可以換用一根零線替下了原來的一根火線。

圖片上不是有電路圖嗎?

電纜浮球開關工作原理

電纜浮球開關擁有兩個腔室,在加工電纜浮球開關的時候使用特殊工藝使之完全密封。通過電纜端頭的平衡錘可調整不同的開關點。它是利用重力與浮力的原理設計而成,適用于控制液泵工作,調節液位,也可裝于潛水泵對電動機進行控制和保護。簡單的工作原理:電纜浮球液位開關(浮動開關)主要包括浮漂體、設置在浮漂體內的大容量微型開關和能將開關處于通、斷狀態的驅動機構,以及與開關相連的三芯電纜。簡單地說,就像浮球閥門一樣的工作原理,區別是它控制的是水閥,而電纜浮球開關控制的是開關的動作。

電纜浮球開關是利用塑膠射出一體成型,所以結構堅固,性能穩定可靠,同時無毒、耐腐蝕,安裝方

電纜浮球液位開關

便,價格低廉,對長距離多點控制、沉水泵、有波動的液體或有雜質的液體控制效果佳。一般液體亦可使用。電纜線長度任何長度皆可定制。ls-s電纜浮球開關為金屬電纜浮球液位開關,接點零件為水銀開關,其特點為耐高溫,電纜線采用高柔性電纜,經久耐用。由于其簡單可靠,經濟方便的特點,使其廣泛運用于各種大型容器的液位控制,尤其在市政給排水、消防、水處理等行業首選

工作原理:電纜浮球開關是利用微動開關或水銀開關做接點零件,當電纜浮球以重錘為原點上揚一定角度時(通常微動開關上揚角度為28°±2°,水銀開關上揚角度為10°±2°),開關便會有on或off信號輸出。

主要技術參數

觸點容量:15a/250vac

工作溫度:-80(pp)~180度(不銹鋼)

額定工作電流:10a

約定發熱電流:15a

開關壽命:100萬次

適用介質:清水、污水、油類以及中等濃度以下的酸堿液體

連接:直接甩線或加法蘭及接線盒

浮球隨液位浮動,到一定位置,碰到限位開關后,電路接通,發出信號。。。

當電纜浮球以重錘為原點上揚一定角度時(通常干簧或微動開關上揚角度為28°±2°,水銀開關上揚角度較小為10°±2°),開關便會有ON或OFF信號輸出?？梢詥栂聫S家,介紹一個深圳柯瑪斯

請問能用浮球開關來制作水箱的自動控制上水及停水嗎?

1請問能用浮球開關來制作水箱的自動控制上水及停水嗎?(不是純電纜浮球開關,是帶桿的有電纜的)如果能該怎么制作?2還有就是浮球開關的動作原理是什么(百科上面不是我要的答案)這是我的理解:當水位下降到最低水位時,底部的常開型浮球開關的浮子下降接觸干簧管,干簧管閉合開始加水,水位開始上升,水位上升浮子也上升,這里我想不明白:當浮子上升的過程中遠離了干簧管,干簧管就斷開了,水泵就停了,水就沒有加滿,達不到水滿停水,這里我想不通。

當水位下降到最低水位時,底部的常開型浮球開關的浮子下降接觸干簧管,干簧管閉合,接通水泵的接觸器線圈回路,線圈得電(自保持回路,接觸器閉合,開始加水,水位開始上升,水位上升浮子也上升,當浮子上升的過程中遠離了干簧管,干簧管就斷開了,此時是通過自保持回路維持接觸器吸合的,水泵繼續打水,一直到高水位(水滿)時,另一個干簧管(一個常閉接點打開)切斷接觸器線圈回路,水泵就停了

兩個行程開關式裝置,

浮球下到一定高度通電。

浮球上到一定高度斷電。

兩個行程開關時串聯的,一個常開一個常閉。
