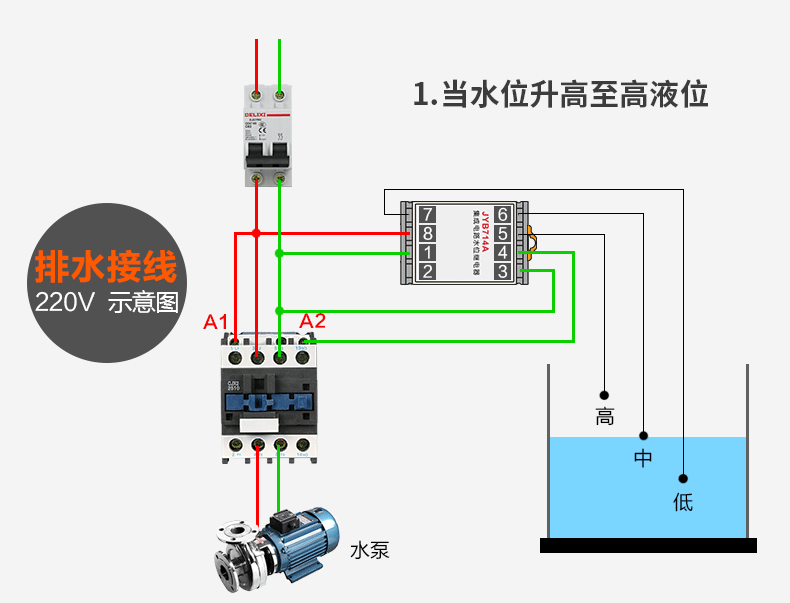

液位繼電器控制排水泵接線圖

參考如下電路。

http://image。baidu。com/i?ct=503316480&z=0&tn=baiduimagedetail&word=%D2%BA%CE%BB%BF%D8%D6%C6&in=21542&cl=2&cm=1&sc=0&lm=-1&pn=353&rn=1&di=3435381840&ln=2000&fr=&ic=0&s=0

S1為控制電路電源開關。

S4是手動啟動按鈕。

S2為手動停止。

S3為手動自動轉換開關。

SA1為低液位控制,SA2為高液位控制

HL1為電源指示燈。

HL2為上水指示燈。

排污泵控制箱較液面限位器有兩個接線口,而液面限位器線有三根,怎樣接?

具體要看你的線路圖,浮球上有高、低、公共三根線。接相應的位置即可。

三根線,公共線,常開,常閉,接常開就行。那一根不用管。

找個懂電的電工一切就ok了或者按照說明書上的接線就可以了。

220伏水泵壓力控制器如何接線

牌子好像叫清泉,如圖所示,請問如何接線。另外我想請問一下無塔供水器底部排污口是不是得自己加個水龍頭。

水泵壓力控制器接線圖如下:

其中一些英文解釋為:

配置空開關(QF)、接觸器(KM)、過載繼電器(FH)、熔斷器(FU)、輔助觸點(FH)、按鈕(SB2)、指示燈(RD)、繼電器(KA1)、繼電器(KA2)、故障指示燈(YE)、停止按鈕(SB1)。

擴展資料:

水泵控制器的主要特點:

1、功能強大:可同時實現數據監測、邏輯控制和視頻監控功能。

2、專業化設計:專為供水泵站監控研發,無需用戶二次編程。

3、兼容性強:兼容各種類型變送器、儀表、水泵、閥門等設備。

4、維護方便:內部采用模塊化設計,每臺泵獨立控制,便于維護;可遠程設置工作參數、升級設備程序。

5、接入靈活:可接入許多公司配套的上位機系統,也可接入組態軟件或用戶自行開發的監控軟件。

參照資料來源:百度百科-水泵控制器

我是上海滬大水泵廠家,要看是什么類型多大電壓的壓力控制器,要是220v的壓力開關接線1,3接入,2,4就接出就行了

兄弟看你這網名就知道你答案了。你完全沒幫助到我。排污口沒有帶水龍頭。接線仍然不會。排列順序:L1T1T2L2,我只想知道這樣順序咋接進電與水泵。

壓力控制器上限接點,串接在接觸器線圈回路。

下限接點并接接觸器自保持輔助出點。兩接點的位置可從型號查得,或者詳看說明書。

無塔供水器底部排污口自帶有開關,用戶只需接管路引出即可。

其實很簡單,只要你能分清,控制線。和動力線就好。壓力開關的兩根線肯定是控制線。220伏電源。肯定是電源線。就好比一個交流接觸器控制一個電燈一樣。這樣考慮問題你就覺得簡單了。希望能幫到你。加油

跟T1是在同一側的,這樣的話

就是L1進T1出

另外的也就這樣,兩相電的火線和零線不分的,可以隨便接,我說的隨便接就是L1進T1出

自己做了一臺10噸的升降平臺需要自己配控制箱不知道需要哪些原件和接線法?最好有明細的原理和配件名稱

1。啟動按鈕開關

2。急停開關

3。中間繼電器

4。時間繼電器

5。行程開關

7。電磁閥

8。計數器

排污泵控制箱通常都是采用液位控制的原理,液位排污泵控制柜通常都是采用高性能的浮球開關與控制柜配套使用就能達到高液位時啟動排污泵低液位時停止排污泵的功能

一、排污泵控制箱原理如下:

1、控制排污泵出口末端液位的排污泵控制箱原理

給水工作狀態就是需要控制排污泵出口末端的集水池的水量,我們就把它稱為給水工作狀態的液位控制,在排污泵控制箱接線當中只需要把浮球開關常閉接點的兩根引線分別接在y1和y2位置上即可,這種接法就是當排污泵出水段水池水滿后,浮球就能漂浮到白球的位置,這時常閉接點就會自動斷開,排污泵就即可停止工作,當液位位下降至起泵的位置浮球開關的常閉接點接通之后,排污泵就開始工作。排污泵控制箱示意圖可以查看圖八,以上就是控制排污泵出口末端液位的排污泵控制箱原理。

2、控制排污泵水池液位的排污泵控制箱原理

把浮球常開接點的兩根信號線接入排污泵控制箱的y1和y2端子,當液位達到預先設置的滿水位置,浮球就隨水一起自然上升,當升到起泵的位置時(如圖九黑球所示),這時常開接點就會接通,排污泵就會開始運行,液位也就會根據潛水排污泵流量的大小逐漸下降,當下降到預先固定好的停泵水位線時(如圖九白球所示),這時浮球常開接點就會斷開,排污泵也就停止了運行這就是控制排污泵水池液位的排污泵控制箱原理。

以下是排污泵控制箱原理圖

排污泵控制箱通常都是采用液位控制的原理,液位排污泵控制柜通常都是采用高性能的浮球開關與控制柜配套使用就能達到高液位時啟動排污泵低液位時停止排污泵的功能

一、排污泵控制箱原理如下:

1、控制排污泵出口末端液位的排污泵控制箱原理

給水工作狀態就是需要控制排污泵出口末端的集水池的水量,我們就把它稱為給水工作狀態的液位控制,在排污泵控制箱接線當中只需要把浮球開關常閉接點的兩根引線分別接在y1和y2位置上即可,這種接法就是當排污泵出水段水池水滿后,浮球就能漂浮到白球的位置,這時常閉接點就會自動斷開,排污泵就即可停止工作,當液位位下降至起泵的位置浮球開關的常閉接點接通之后,排污泵就開始工作。排污泵控制箱示意圖可以查看圖八,以上就是控制排污泵出口末端液位的排污泵控制箱原理。

2、控制排污泵水池液位的排污泵控制箱原理

把浮球常開接點的兩根信號線接入排污泵控制箱的y1和y2端

電工污水泵控制電路

兩個污水泵,有兩個接觸器,和兩個熱繼電器,一個時間繼電器和三個中間繼電器,組成的污水泵一備一用控制電路,三個中間繼電器有兩個是接液位浮球高水位和超高水位,剩下的那個中間繼電器是不是和時間繼電器一樣是故障后交替控制的?

有液位控制。為什么還要時間繼電器。不太明白。

時間繼電器是故障控制,當其中一個泵故障時延時打開另一個泵

這種控制很簡單呀,故障后延時啟動另一電機;也就是說它是自動啟動吧。這樣

的話,就是說;用在用線路的熱繼電器常開點來控制第三個中間繼電器和時間繼電器。

有了時間繼電器為什么還用中間繼電器?

用中間繼電器切斷故障電源。

是不是當一號泵故障時中間繼電器自動接通2號泵,再當2號泵故障時,時間繼電器再接通一號泵

當一號泵故障時。熱繼電器動作,接通中間繼電器切斷一號泵電源同時接通時間繼電器延時啟動二號泵。

關于污水泵控制箱浮球的接法?(電工朋友來)

今天給小區污水池裝個浮球居然是三根線的(棕,黑藍)以前我裝的都是兩根線的。第一次遇三根線所以不懂了。我懷疑是不是派類似聯鎖控制用的!就是高水池低水井用兩個浮球串起來聯鎖控制。是派這個用處的么?說明書說黑色線是公共線!!給小區裝的污水池是用一個浮球控制兩臺380V水泵的!小端子排上面有四根線分別標(1,2,N,N)兩個N我知道就是并起來接零線的給接觸器線圈供220V電的。那么1,2就是接浮球線么?該分別接哪兩種顏色的線?1接什么顏色?2接什么顏色?為什么?這種浮球是不是類似于雙聯開關的那種結構呢?我用指針萬能表歐姆檔量把浮球豎起或平放沒看到什么變化啊?本該豎起來量是通的平放是不通的啊。怎么現在沒反應呢?量棕和藍好像是通的啊?能給我解釋么?最好能讓我看懂和理解?我真不懂!我是菜鳥級電工。謝謝了如果是控制一臺水泵的一樣的端子排一樣接法么?

問題補充:我好像明白了比如污水池浮球浮起黑線,棕線是一組接通。排水。平時是斷開狀態。那么蓄水池那種,就反一反黑色,藍色一組。浮起時為斷開。浮球下錘時接通蓄水?？墒墙o的端子牌。四根線(1,2,N,N)分別對應接什么啊?怎么串在線圈的那個回路里啊?又是續電器又是什么的很多東西啊。不懂

是球內是一組常開、常閉開關,黑線是共用線,與雙連開關一樣。1、2接黑線與常開線就可。

一控二水泵控制箱接線圖,有圖紙和實物圖,圖紙不太清晰,請?zhí)峁﹫D紙并講解?

首先你得先有點基礎,你才能更好的理解,最好是找個師傅參照實物講解相對來說會更容易。但自學也是可能的,畢竟不是什么高科技的玩意。就你上面發的圖你大致可以向以下方面了解:

熔斷器,控制按鈕

,交流接觸器,熱繼電器,中間繼電器,時間繼電器,

的工作原理以及作用。

要知道觸點的常開點與常閉點進以及接觸器之間電路的自鎖與互鎖控制。先了解他們是干什么用的后在對照實物,一步一步理順?biāo)麄冎g的關系,要多給自己一個為什么

,慢慢的就懂了。

水泵是輸送液體或使液體增壓的機械。它將原動機的機械能或其他外部能量傳送給液體,使液體能量增加,主要用來輸送液體包括水、油、酸堿液、乳化液、懸乳液和液態金屬等。

也可輸送液體、氣體混合物以及含懸浮固體物的液體。水泵性能的技術參數有流量、吸程、揚程、軸功率、水功率、效率等;根據不同的工作原理可分為容積水泵、葉片泵等類型。容積泵是利用其工作室容積的變化來傳遞能量;葉片泵是利用回轉葉片與水的相互作用來傳遞能量,有離心泵、軸流泵和混流泵等類型。

家用水泵控制器怎么接線

1、主繞組接和副繞組有一端直接接在一起是泵的一根線,這個線是主副繞組的公共端,假如記為C,另外兩線一個是主繞組和副繞組接線端,分別標記為A和B。

2、取ABC任意兩線待用,剩下一根線不用并且用膠布包上,防止漏電傷人。找個家用鼓風機(電風扇也可以,但是要調到最大風速度檔),在它的電源進線上,把泵沒有包的兩線串進去,就是把水泵的兩根線當作一個保險或者限制速器串接進鼓風機的任意一根電源線去即可,當然接頭臨時用膠布包好,然后給鼓風機加電,看其轉速或者說風量大小,更換水泵的不同兩線,最后發現有一次,轉速最小,風量最小,那么就可以確定,這次接入的線頭就是水泵的主繞組和副繞組接線端A、B,此時把水泵的這兩線分別接電容的兩線(當然之前要把鼓風機的線路恢復)。

3、把水泵沒有接電容的那根線接水泵電源的零線并且包好;水泵的電源線的火線,接A或者B任意一個位置,通電試驗,觀察水泵轉向,調換與火線接的接A或者B,當水泵轉向正確時,這次接線就完全正確了,把所有接線頭用膠布包好后就可以投入使用了。

有誰有集水井排污泵水位控制箱原理圖---急用

一只浮球控制兩臺排污泵工作原理圖

可以用電子式水位開關和控制器,可到網上搜索一下“電子式水位開關官方網站”找到更多資料,有原理、工作過程、動畫、接線等。如果要自動上水的話,你要的自動排水的型號是bz202。

需要要一張消防排污水泵一備一用的原理圖 有原圖求個清晰版本的

找一下圖集,給排水和消防的。01D303-3

常用水泵電氣控制圖之類的。

用PS調一下就好了

消防噴淋泵電氣回路控制箱柜接線圖參照10d303-3圖集即可。
