排污泵

螺桿泵的結構

enzoys 2024-01-07 排污泵 138 0

螺桿泵的結構

螺桿泵的結構 第1張

螺桿泵是一種回轉式容積泵,具有結構簡單、體積小、流量和壓力脈動小、運轉較平穩等特點。但由于螺桿和襯套工作運動副的制造工藝較復雜,使用壽命低,因此,目前僅用于低壓輸送含砂量少的鉆井液。

單螺桿泵(圖11-9)由動力端和液力端兩部分組成。

1。動力端

動力端的主要部件為軸承箱8,其中用滾動軸承安裝一傳動軸。軸的一端通過聯軸器與動力輸入部分直接連接,亦可在其中間裝置離合器和變速機構。軸的另一端,通過一套萬向機構將動力傳遞于螺桿。為了防止鉆井液進入軸承箱,在傳動軸和泵體之間設有密封裝置。

液壓動力頭巖心鉆機設計與使用

圖11-9

單螺桿泵結構圖|1—排出端;2—螺桿(轉子);3—襯套;4—萬向聯軸器;5—萬向軸;6—泵體;7—密封圈;8—軸承箱;9—傳動軸

2。液力端

液力端主要是由泵體6、定子3(即襯套)和轉子2(即螺桿)3部分組成。泵體一般為鑄鋼件。轉子置于定子中前端直接與萬向軸連接,后端為活動端。轉子縱向外形呈螺旋波狀,其斷面呈圓形。轉子為泵的主要工作零件,其材料多采用耐磨、耐蝕的鉻鋼。定子的縱向為雙頭螺旋波狀,其斷面為長圓形。定子的材料外層為金屬材料圓筒,內層為耐磨橡膠。泵體右端有軸承箱體和進水管道,另一端為出水管道,用螺栓將定子兩端連成一個整體。

單螺桿泵結構主要包括8個部分:軸承座,傳動軸,進口腔體,機封,萬向節,定子,轉子,出口端接。

主要是靠轉子與定子形成的密封空間的容積變化輸送液體的,是一種容積式泵。

國內目前單螺桿泵技術已經趨向成熟,黃山工業泵制造的單螺桿泵很不錯,在很多現場看到過。

螺桿泵zgd的進出口如何分別

螺桿泵的結構 第2張

站在電機端電機逆時針旋轉那靠近電機的就是進口,遠離電機的則為出口,如果是順時針旋轉那進出口則相反!

新買來單相螺桿自吸泵,哪個是進水口,哪個是出水口

螺桿泵的結構 第3張

很高興為你解答

你細細的看一下

上面有一個箭頭標明的

下面的是進口上面的是出口。

口徑大的是進口口徑小的是出口。

箭頭→的方向是進口到出口。

雙吸式螺桿泵的結構有何特點

螺桿泵的結構 第4張

結構特點:該型泵采用雙吸式結構,螺桿兩端處于同一壓力腔中,軸向力可以自行平衡。兩端軸承采用外裝式,單獨采用潤滑油(脂)潤滑,因而不受輸送介質的影響。兩螺桿間用一對同步齒輪驅動,螺桿齒面間并不接觸,而留有一微小間隙,介質中的雜質并不能對螺桿齒面產生直接的磨損(除沖刷外)。

除一些小排量泵外(2W。W4。0以下),一般在泵體上都帶有內流式安全閥,當排放壓力超過額定值時,有一定的保護作用。

泵體上的進出口方向有兩種,一為水平進,水平出;二為水平進,垂直向上出;用戶可根據自己需要選擇。

1、輸送液體平穩、無脈動、無攪拌、振動小、噪音低。

2、有很強的自吸性能,多相混輸時,含氣率不高于80%,含沙量不高于500g/m3。

3、外置軸承結構,采用獨立潤滑,可以輸送各種非潤滑性介質。

4、采用同步齒輪驅動,二轉子之間不接觸,即使短時間空轉也無妨。

5、泵體帶有加熱套,可以輸送各種清潔或含有固體小顆粒的低粘度或高粘度介質(一般顆粒直徑小于0。12-0。2mm)

6、正確的選用材料,甚至可以輸送很多有腐蝕性的介質。

7、雙吸式結構,轉子上沒有軸向力。

8、軸端采用機械密封或波紋管機械密封,具有壽命長、泄漏少、適用范圍廣的特點。

1、最高工作壓力4。0MPa

2、流量范圍

1~1000m3/h

3、溫度范圍-20~120℃

4、介質粘度

1~3000mm2/s,降低轉速可達到106mm2/s

介質粘度對雙螺桿泵性能影響較大,泵的名義排量是指在特定粘度條件下的排量,為保證泵能在較高效率下工作,在試驗不充分時,建議按下列粘度條件選擇轉速:

介質粘度cSt轉速r/min

<4001500

~12001000

1200~3600750

上海陽光泵業制造有限公司座落于上海市金山工業園區,是國內一家著名的集研制、開發、生產、銷售、服務于一體的

大型多元化企業。

結構特點:該型泵采用雙吸式結構,螺桿兩端處于同一壓力腔中,軸向力可以自行平衡。兩端軸承采用外裝式,單獨采用潤滑油(脂)潤滑,因而不受輸送介質的影響,兩螺桿間用一對同步齒輪驅動,螺桿齒面間并不接觸,而留有一微小間隙,介質中的雜質并不能對螺桿齒面產生直接的磨損(除沖刷外)。

除一些小排量泵外(2w。w4。0以下),一般在泵體上都帶有內流式安全閥,當排放壓力超過額定值時,有一定保護作用。泵體上的進出口方向有二種,一為水

螺桿氣泵的工作原理?

螺桿泵的結構 第5張

原發布者:wyl33333333

空壓機工作原理氣泵用于機動車輛氣制動系統中,其基本連接管路如下圖所示,由發動機的皮帶輪通過皮帶帶動氣泵皮帶輪工作,工作轉速由發動機決定。當皮帶輪旋轉時氣泵由吸氣口4吸氣,氣泵通過發動機的吸氣濾清器吸氣,。通過排氣管5把受壓縮的氣體打入單向閥6,再到儲氣罐7,工作氣壓由氣制動系統中的氣壓調節閥8決定(即儲氣罐達到一定的壓力,氣泵卸荷空載,一般壓力表壓力為0。8MPa時調節閥打開,儲氣罐里的壓縮空氣通過氣管進入氣泵卸荷閥,氣泵開始卸荷,儲氣罐壓力低于0。63MPa時,調節閥關閉,氣泵卸荷閥隨之關閉,氣泵重新打氣)。依靠發動機通過進油管2打來的潤滑油潤滑,潤滑油由回油接頭3通過回油管(圖中未畫)流回發動機,該回油管間作氣泵的呼吸器,必須保證一定的通流面積氣泵才能正常工作。氣泵連接基本管路示意圖一(只示意原理,并非完善的氣制動系統管路):8675432氣泵卸荷前后狀態示意圖二:氣泵連接基本管路示意圖三(只示意原理,并非完善的氣制動系統管路):圖二圖三

讓我來給你一個專業的回答!!

螺桿泵的基本工作原理1、螺桿泵是利用螺桿的回轉來吸排液體的

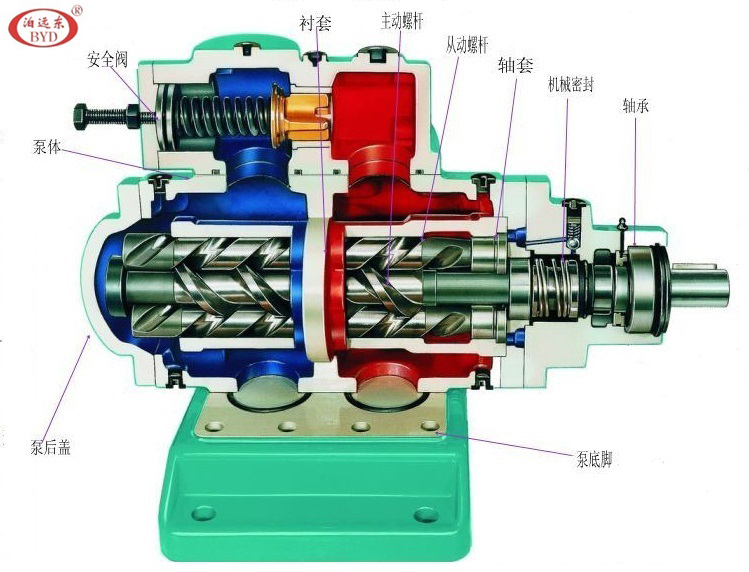

圖中表示三螺桿泵的剖視圖。圖中,中間螺桿為主動螺桿,由原動機帶動回轉,兩邊的螺桿為從動螺桿,隨主動螺桿作反向旋轉。主、從動螺

桿的螺紋均為雙頭螺紋。

由于各螺桿的相互嚙合以及螺桿與襯筒內壁的緊密配合,在泵的吸

入口和排出口之間,

就會被分隔成一個或多個密封空間。隨著螺桿的轉動和嚙合,這些密封空間在泵的吸入端不斷形成,將吸入室中的液體封入其中,并自吸入室沿螺桿軸向連續地推移

至排出端,將封閉在

各空間中的液體不斷排出,猶如一螺母在螺紋回轉時被不斷

向前推進的情形那樣,這就是螺桿泵的基本工作原理。2、螺桿泵的工作原理

螺桿泵工作時,液體被吸入后就進入螺紋與泵殼所圍的密封空間,當主動螺桿旋轉時,螺桿泵密封容積在螺牙的擠壓下提高螺桿泵壓力,并沿軸向移動。由于螺桿是等速旋轉,所以液體出流流量也是均勻的。

螺桿泵特點為:螺桿泵損失小,經濟性能好。壓力高而均勻,流量均勻,轉速高,能與原動機直聯。

螺桿泵可以輸送潤滑油,輸送燃油,輸送各種油類及高分子聚合物,用于輸送黏稠液體。

輸送高粘度介質:

3、根據泵的大小不同可以輸送粘度從37000-200000厘泊的介質。

含有顆?;蚶w維的介質:顆粒直徑可以這30mm(不超過轉子

三螺桿泵怎么判斷進出油口

進口會比出口大些

看法蘭大小或者進出口內徑能看出

若是仍然不能判斷,從進口方向觀察流道應該是通往泵尾部,而出口流道應該是通往泵前部(靠近電機端),這是因為一般三螺桿泵都是低壓腔為進口

高壓腔為出口的關系

雙螺桿泵的工作原理?機械封的構造及使用說明

螺桿泵是利用螺桿的回轉來吸排液體的。中間螺桿為主動螺桿,由原動機帶動回轉,

兩邊的螺桿為從動螺桿,隨主動螺桿作反向旋轉。主、從動螺桿的螺紋均為雙頭螺紋。

由于各螺桿的相互嚙合以及螺桿與襯筒內壁的緊密配合,在泵的吸入口和排出口之間,

就會被分隔成一個或多個密封空間。隨著螺桿的轉動和嚙合,這些密封空間在泵的吸入端不斷形成,將吸入室中的液體封入其中,并自吸入室沿螺桿軸向連續地推移至排出端,將封閉在各空間中的液體不斷排出,猶如一螺母在螺紋回轉時被不斷向前推進的情形那樣,這就是螺桿泵的基本工作原理。

螺桿泵的結構特點

雙螺桿泵是外嚙合的螺桿泵,它利用相互嚙合,互不接觸的兩根螺桿來抽送液體。雙螺桿泵作為一種容積式泵,泵內吸入室應與排出室嚴密地隔開。因此,泵體與螺桿外圓表面及螺桿與螺桿間隙應盡可能小些。同時螺桿與泵體、螺桿與螺桿間又相互形成密封腔,保證密閉,否則就可能有液體從間隙中倒流回去。

2H型雙螺桿泵可分為內置軸承和外置軸承兩種形式。在內置軸承的結構型式中軸承由輸送物進行潤滑。外置軸承結構的雙螺桿泵工作腔同軸承是分開的。由于這種泵的結構和螺桿間存在的側間隙,它可以輸送非潤滑性介質。此外,調整同步齒輪使得螺桿不接觸,同時將輸出扭矩的一半傳給從動螺桿。正如所有螺桿泵一樣,外置軸承式雙螺桿泵也有自吸能力,而且多數泵輸送元件本身都是雙吸對稱布置,可消除軸向力,也有很大的吸高。泵的這些特性使它在油田化工和船舶工業中得到了廣泛的應用。外置軸承式雙螺桿泵可根據各種使用情況分別采用普通鑄鐵、不銹鋼等不同材料制造。輸送溫度可達250攝氏度。泵具有不同方式的加熱結構,理論流量可達2000立方米/小時。

結構特點:該型泵采用雙吸式結構,螺桿兩端處于同一壓力腔中,軸向力可以自行平衡。兩端軸承采用外裝式,單獨采用潤滑油(脂)潤滑,因而不受輸送介質的影響,兩螺桿間用一對同步齒輪驅動,螺桿齒面間并不接觸,而留有一微小間隙,介質中的雜質并不能對螺桿齒面產生直接的磨損(除沖刷外)。

除一些小排量泵外(2w。w4。0以下),一般在泵體上都帶有內流式安全閥,當排放壓力超過額定值時,有一定保護作用。泵體上的進出口方向有二種,一為水平進,水平出;二為水平進,垂直向上出;用戶可根據自己需要選擇。

雙螺桿泵優點:

1、輸送液體平穩、無脈動、無攪拌、振動小、噪音低。

2、有很強的自吸性能,多相混輸時,含氣率不高于80%,含沙量不高于500g/m3。

3、外置軸承結構,采用獨立潤滑,可以輸送各種非潤滑性介質。

4、采用同步齒輪驅動,二轉子之間不接觸,即使短時間空轉也無妨。

5、泵體帶有加熱套,可以輸送各種清潔或含有固體小顆粒的低粘度或高粘度介質(一般顆粒直徑小于0。12-0。2mm)

6、正確的選用材料,甚至可以輸送很多有腐蝕性的介質。

7、雙吸式結構,轉子上沒有軸向力。

8、軸端采用機械密封或波紋管機械密封,具有壽命長、泄漏少、適用范圍廣的特點。

關于螺桿泵的一些問題(螺桿泵的結構、工作原理、運行時如何檢查)

如題~謝謝

螺桿泵是利用螺桿的回轉來吸排液體的。圖1表示三螺桿泵的剖視圖。圖中,中間螺桿為主動螺桿,由原動機帶動回轉,

兩邊的螺桿為從動螺桿,隨主動螺桿作反向旋轉。主、從動螺

桿的螺紋均為雙頭螺紋。

由于各螺桿的相互嚙合以及螺桿與襯筒內壁的緊密配合,在泵的吸

入口和排出口之間,

就會被分隔成一個或多個密封空間。隨著螺桿的轉動和嚙合,這些密封空間在泵的吸入端不斷形成,將吸入室中的液體封入其

中,并自吸入室沿螺桿軸向連續地推移至排出端,將封閉在

各空間中的液體不斷排出,猶如一螺母在螺紋回轉時被不斷

向前推進的情形那樣,這就是螺桿泵的基本工作原理。

螺桿泵有單螺桿泵、雙螺桿泵和三螺桿泵。

螺桿泵的工作原理是:螺桿泵工作時,液體被吸入后就進入螺紋與泵殼所圍的密封空間,當主動螺桿旋轉時,螺桿泵密封容積在螺牙的擠壓下提高螺桿泵壓力,并沿軸向移動。由于螺桿是等速旋轉,所以液體出流流量也是均勻的。

螺桿泵特點為:螺桿泵損失小,經濟性能好。壓力高而均勻,流量均勻,轉速高,能與原動機直聯。

螺桿泵可以輸送潤滑油,輸送燃油,輸送各種油類及高分子聚合物,用于輸送黏稠液體。

雙螺桿泵工作示意圖

請打開網頁http://www。b-yd。com/lgb/two_cs1。htm

該網址上有雙螺桿泵的工作示意圖

搜一下:雙螺桿泵工作示意圖

在這上面不好畫,建議你找本混泥土泵機的使用說明書看看,上面應該有。
