污泥泵的結構特點

1、電纜進線密封

污泥泵電纜進線密封是一個帶固定板的完整部件。電纜入口嚴格保證防水和潛水密封。

三相鼠籠式感應電機,殼型設計,殼內充滿空氣,以直接方式啟動,電機可以連續攪拌40℃的介質,每小時的最大啟動次數為15次,每次啟動之間的間隔時間均勻。電機的設計能夠在額定電壓變化±5%的范圍內提供其額定輸出。在電機未過熱的情況下,只要電機未達到滿負荷連續運,±10%的額定電壓誤差也是可以接受的。電機允許的相間電壓不平衡在2%之內。定子通過周圍液體冷卻。電纜直徑大于1。5mm2連接熱敏開關和可選保護傳感器,電纜護套抗污水腐蝕。

3、機械密封

污泥泵攪拌器配有兩個獨立的機械密封系統。密封件在油腔中操作,用液體動力以恒定的速度向密封面噴油產生潤滑。外部—次密封組件位于攪拌液體和油腔之間,包含一穩定的和—正向驅動的旋轉的碳化鎢圈。內部二次密封件,位于油腔和電機殼之間,包含一穩定的碳化鎢圈和—正向驅動的旋轉的碳化鎢圈。只有外密封面和攪拌的介質接觸。每個密封接口用彈簧系統卡緊。密封既不要求維護又不要求密封調整,還不要求密封旋轉方向。油腔加注石蠟型白油,油中不含芳香族碳氫化合物。

污泥泵葉輪軸和電機軸為一個整體,電機內軸承為兩只全封閉深溝球軸承。主要軸承是單列調心滾子軸承以承擔軸向負荷,軸承使用壽命不小于10萬小時。

污泥泵油對密封起潤滑、冷卻作用,并對滲透的液體起了額外的屏障作用。油室中積聚的壓力,通過一個內部的空間體積而減緩。

污泥泵葉輪為三片式,葉片寬度大,側面薄,表面平滑,并且為后掠式,具有自潔功能確保了攪拌器的高效、無堵塞運行。

(1)所有的電機中每相繞組都連接熱敏開關,相互串聯,熱敏開關在125℃時打開,電機停止轉動并報警。

(2)電機室中設有濕度傳感器,為每臺污泥回流泵提供一個電機溫度超限和濕度超限報警監視保護器。當溫度和濕度超限時,控制回路立即使污泥回流泵停止運行以保護電機,報警監視器設在電控柜上。

8、葉輪軸

污泥泵葉輪軸和電機的軸為同一根軸,保證電機平穩和高效率的運行。

9、冷卻系統

電機能被周圍攪拌的液體充分冷卻。

10、主要零部件材料

HT250防腐

2Crl3

優質不銹鋼

螺釘、螺栓、螺母等聯接附件

優質不銹鋼

導桿、支架

優質不銹鋼

碳化硅-碳化鎢

11、電控柜

吸糞車真空泵工作原理

吸糞車真空泵當偏心轉子旋轉時,旋片在離心力的作用下緊貼著泵的內壁滑動,吸氣工作室的容積逐漸增大,被抽氣體吸入其中,直到旋片轉到吸氣結束,吸入氣體被隔離。轉子繼續旋轉,被隔離氣體逐漸被壓縮,壓力增高,當壓力超過排氣口的壓力時,則氣體被排出泵外。吸糞車真空泵這樣反復循環,將容器中的空氣抽去形成真空

吸污車真空泵的用途就是抽光吸污車那個罐子里的空氣的

使罐子里面處于真空狀態

吸東西時由于罐子里是真空的

所以自然污物就會被吸到罐子里了

排空罐體內的空氣,使罐體進入真空狀態,然后通過管子把外界的污水抽入罐體。另外還通過對罐體的加壓把罐體內的污水排出

所謂真空泵就是把罐體的空氣抽成真空,能過壓力把污水污物吸進去,這是一個物理的作用

吸污車真空泵廣泛用于沼氣池出污、廁所出便、魚塘抽泥漿、雞廠豬廠出糞、酒店清理飯廢渣與生活廢水、工廠吸污水、以及城市排污……

該泵是真空吸排車在作業中的核心部分。它把密封罐內的空氣抽至一定真空,罐內形成負壓,使地面以下或以上的糞液、污水、石油等各種流體自動吸入罐內,以便采收運輸。

該泵安裝隨意:可自行安裝于三輪車、拖拉機、騎車上,也可與電機配合使用。吸糞車圖片與價格

www。hbtzzq。com/products/typelist/75。html

真空卸污泵是有什么結構組成的?

真空排污機組:真空排污機組是由兩臺彈性螺旋凸輪泵、轉子泵組成的成套設備,撬裝集成裝配,滿足高峰及低谷的需要,且能實現交叉運行。PLC控制裝置:采用現場PLC控制,具有自動壓力監控、自動控制故障顯示和報警功能,實現信息監控和上傳功能,無需人員值守。

PLC控制柜,底座,凸輪泵,氣固液整流箱,刀閥,軟連接,止回閥,真空安全閥,電機,三通管,主動帶輪,從動帶輪,進水法蘭,進水管道,出水管道,電機帶動彈性體螺旋凸輪泵轉子產生真空吸力,排出管道內氣體,含污物的液體在真空作用下進入管道,然后被凸輪泵排到氣固液整流箱中。

現代污泥泵的結構特點具體有哪些

污泥泵和其它泵一樣,葉輪、壓水室、是污泥泵的兩大核心部件。其性能的優劣,也就代表泵性能的優劣,污泥泵的抗堵塞性能,效率的高低,以及汽蝕性能,抗磨蝕性能主要是由葉泵和壓水室兩大部件來保證。具體介紹如下:

1、旋流式葉輪

采用該型式葉輪的泵,由于葉輪部分或全部縮離壓水室流道。所以無堵塞性能好,過顆粒能力和長纖維的通過能力較強。顆粒在壓水室內流動靠葉輪旋轉產生的渦流的推動下運動,懸浮性顆粒本身不產生能量,只是在流道內和液體交換能量。在流動過程中,懸浮性顆?；蜷L纖維不與葉片接觸,葉片多磨損的情況較輕,不存在間隙因磨蝕而加大的情況,在長期運行中不會造成效率嚴重下降的問題,采用該型式葉輪的泵適合于抽送含有大顆粒和長纖維的介質。

2、閉式葉輪

該型式的葉輪正常效率較高。且在長期運行中情況比較穩定,采用該型式葉輪的泵軸向力較小,且可以在前后蓋板上設置副葉片。前蓋板上的副葉片可以減少葉輪進口的旋渦損失和顆粒對密封環的磨損。后蓋板上的副葉片不僅起平衡軸向力的作用,而且可以防止懸浮性顆粒進入機械密封腔對機械密封起保護作用。但該型式葉輪的無堵性差,易于纏繞,不宜于抽送含大顆粒(長纖維)等末經處理的污水介質。

3、葉輪結構型式

葉輪的結構分為四大類:葉片式(開式、閉式)、旋流式、流道式、(包括單流道和雙流道)螺旋離心式四種。開式半開式葉輪制造方便,當葉輪內造成堵塞時,可以很容易的清理及維修,但在長期運行中,在顆粒的磨蝕下會使葉片與壓水室內側壁的間隙加大,從而使效率降低。

并且設備間隙的加大會破壞葉片上的壓差分布。不僅產生大量的旋渦損失,而且會使泵的軸向力加大,同時,由于間隙加大,流道中液體的流態的穩定性受到破壞,使泵產生振動,該種型式葉輪不易于輸送含大顆粒和長纖維的介質,從性能上講,該型式葉輪效率低,最高效率約相當于普通閉式葉輪的92%左右,揚程曲線比較平坦。

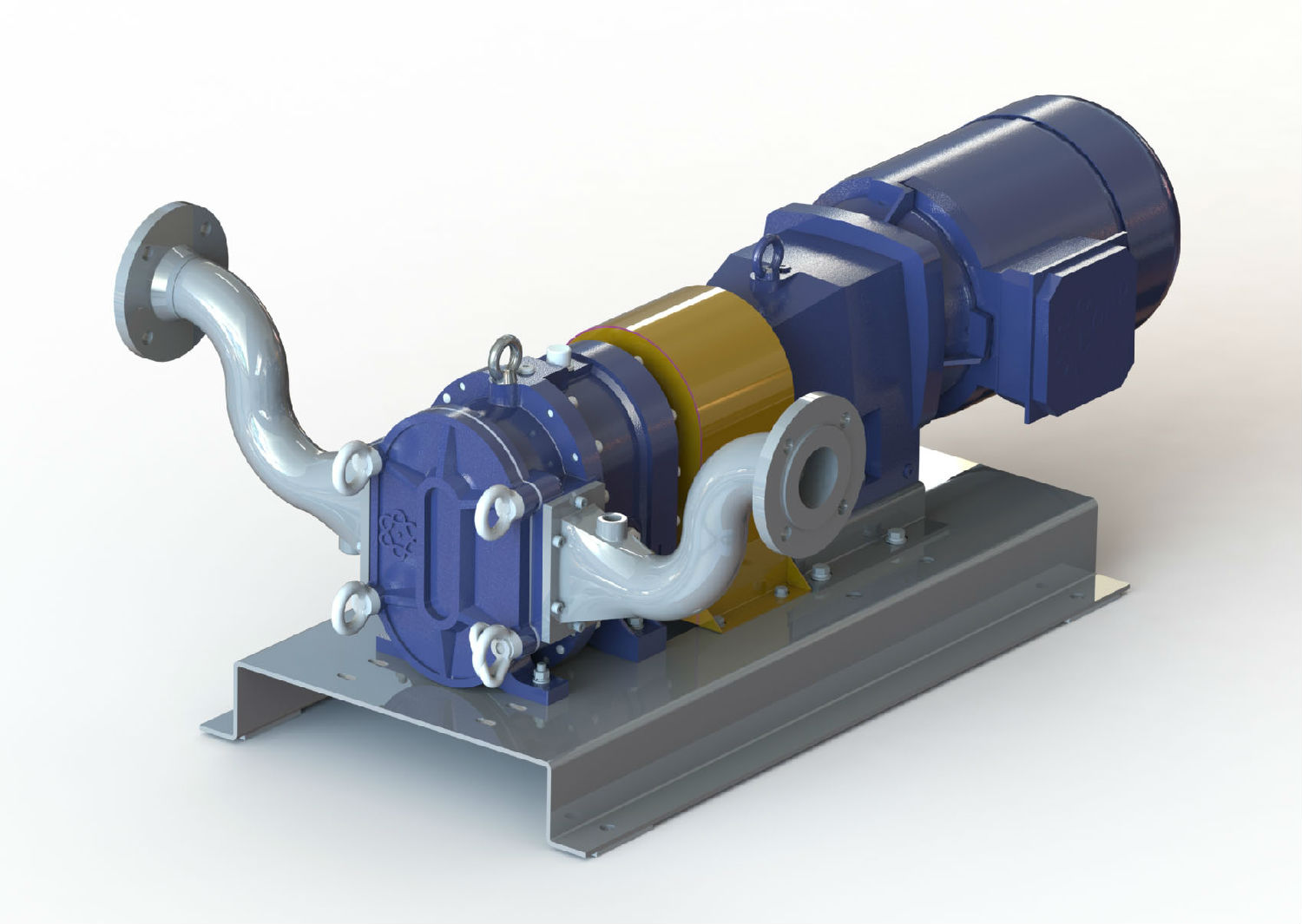

在很多行業里是的。這種名稱國家還沒有正式的統一的稱呼,很多業主根據自己的應用在各種型號的泵的基礎上起了各種行業名字,不論污泥泵還是提升泵或者是污泥提升泵這些泵都按照用途來叫的,這些泵都可以用羅德容積型轉子泵,耐磨耐腐蝕耐高壓,維護方便,操作簡單。

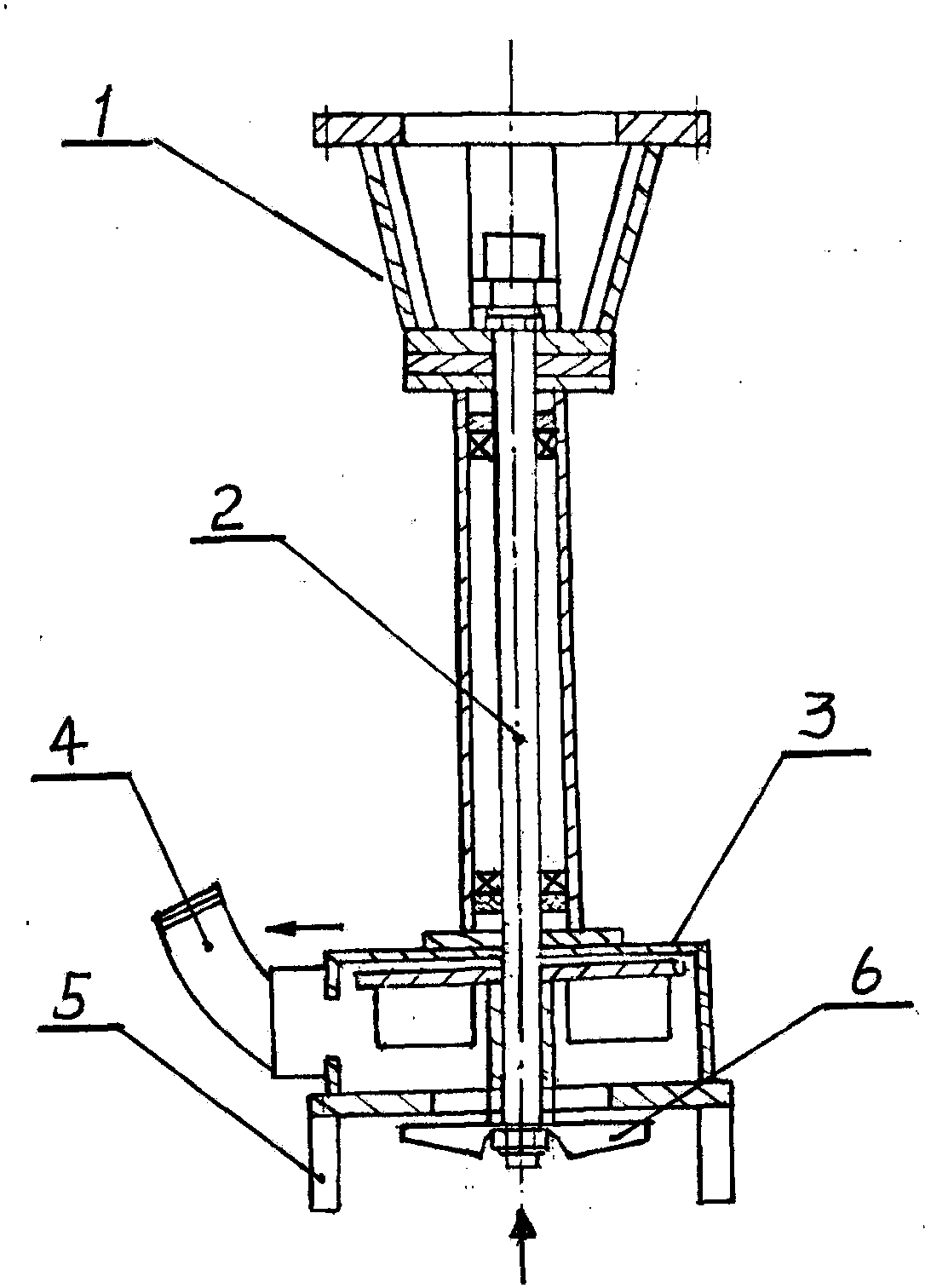

自動攪勻排污泵結構說明

1、自動攪勻排污泵采用獨特的雙流道無堵塞葉輪結構,提高污水污物的過流能力和排污能力。

2、自動攪勻排污泵自動攪拌裝置,產生極強的攪拌力,將池內的沉淀物攪拌成懸浮物后吸入葉輪排出,達到清淤的作用。

3、隔板將底座一分為二,攪拌與進水互不影響。

4、機械密封為雙端面機械密封,長期處于油室中,保證水泵安全可靠地運行。

5、副葉輪結構的流體動力密封,既有輔助密封作用,從而保護機械密封,又平衡軸向力,延長軸承的使用壽命。

6、泵連線腔內沒有漏水檢測探頭,出現漏水時,探頭發出信號,控制系統對泵實施保護,可配全自動安全保護控制柜。

7、電機定子采用B級和F級絕緣,內設熱保護器,當電機過載發熱,保護器及時作出動作,對泵和電機實施絕對的保護。

8、油室內裝有油水探頭,當機械密封損壞后,水進入油室,探頭發出信號由控制系統對水泵實施保護。

9、帶內循環冷卻系統,能保證水泵在水池最低水位正常工作。

相關產品JYWQ型自動攪勻排污泵

雖然我很聰明,但這么說真的難到我了

無堵塞排污泵的結構特點?

無堵塞排污泵是一種泵與電機連體,并同時潛入液下工作的泵類產品,與一般臥式泵或立式污水泵相比,無堵塞排污泵有以下幾個方面的優點:

1。結構緊湊、占地面積小。排污泵由于潛入液下工作,因此可直接安裝于污水池內,無需建造專門的泵房用來安裝泵及機,可以節省大量的土地及基建費用。

2。安裝維修方便。小型的排污泵可以自由安裝,大型的排污泵一般都配有自動藕合裝置可以進行自動安裝,安裝及維修相當方便。

3。連續運轉時間長。排污泵由于泵和電機同軸,軸短,轉動部件重量輕,因此軸承上承受的載荷(徑向)相對較小,壽命比一般泵要長得多。

4。不存在汽蝕破壞及灌引水等問題。特別是后一點給操作人員帶來了很大的方便。

5。振動噪聲小,電機溫升低,對環境無污染。

正是由于上述優點,排污泵已越來越受到人們的重視,使用的范圍也越來越廣,由原來的單純地用來輸送清水到現在的可以輸送各種生活污水、工業廢水、建筑工地排水、液狀飼料等等。在市政工程、工業、醫院、建筑、飯店、水利建設等各行各業中起著十分重要的作用。上海陽光泵業提供#結構特點:

1、電機采用Y系列異步電機,B級絕緣。

2、無堵塞排污泵

無堵塞排污泵是一種泵與電機連體,并同時潛入液下工作的泵類產品,與一般臥式泵或立式污水泵相比,無堵塞排污泵有以下五個方面的優點:

1。結構緊湊、占地面積小。排污泵由于潛入液下工作,因此可直接安裝于污水池內,無需建造專門的泵房用來安裝泵及機,可以節省大量的土地及基建費用。

2。安裝維修方便。小型的排污泵可以自由安裝,大型的排污泵一般都配有自動藕合裝置可以進行自動安裝,安裝及維修相當方便。

3。連續運轉時間長。排污泵由于泵和電機同軸,軸短,轉動部件重量輕,因此軸承上承受的載荷(徑向)相對較小,壽命比一般泵要長得多。

4。不存在汽蝕破壞及灌引水等問題。特別是后一點給操作人員帶來了很大的方便。

5。振動噪聲小,電機溫升低,對環境無污染。

正是由于上述優點,排污泵已越來越受到人們的重視,使用的范圍也越來越廣,由原來的單純地用來輸送清水到現在的可以輸送各種生活污水、工業廢水、建筑工地排水、液狀飼料等等。在市政工程、工業、醫院、建筑、飯店、水利建設等各行各業中起著十分重要的作用。

WQ型排污泵參數表 WQ型排污泵結構示意圖 安裝與使用說明

WQ型排污泵參數表

sewage

parameters

WQ型排污泵結構示意圖

sewage

structure

schematic

安裝使用說明

Installation

operation

manual

吸污車的主要零部件

真空吸污車配置:專用部分由取力器、傳動軸、真空吸糞泵、水氣分離器、油氣分離器、多路換向閥、吊桿、糞罐、放糞閥、吸糞槍、清水箱、視糞窗、真空壓力表、管網系統等組成

如有疑問,請追問。

污泥螺桿泵由哪幾部分組成?

地面驅動井下單螺桿泵采油系統(簡稱污泥螺桿泵采油系統)由四部分組成。

電控部分:包括電控箱和電纜;

地面驅動部分:包括減速箱和驅動電機、井口動密封、支撐架、方卡等;

井下泵部分:包括螺桿泵定子和轉子;

配套工具部分:包括專用井口、特殊光桿、抽油桿扶正器、油管扶正器、抽油桿防倒轉裝置、油管防脫裝置、防蠟器、防抽空裝置、篩管等。

上海陽光泵業We

Shanghai

Yangguang

pump為您解答。

1)電控部分

電控箱是污泥螺桿泵井的控制部分,控制電機的啟、停。該裝置能自動顯示、記錄螺桿泵井正常生產時的電流、累計運行時間等,有過載、欠載自動保護功能,確保生產井正常生產。

2)地面驅動部分

地面驅動裝置是單螺桿泵采油系統的主要地面設備,是把動力傳遞給井下泵轉子,使轉子實現行星運動,實現抽汲原油的機械裝置。從傳動形式上分,有液壓傳動和機械傳動;從變速形式上分,有無級調速和分級調速。

①減速箱的主要作用是傳遞動力并實現一級減速。它將電機的動力由輸入軸通過齒輪傳遞到輸出軸,輸出軸聯接光桿,由光桿通過抽油桿將動力傳遞到井下螺桿泵轉子。減速箱除了具有傳遞動力的作用外,還將抽油桿的軸向負荷傳遞到采油樹上。

②電機是單螺桿泵井的動力源,它將電能轉化為機械能。一般用防暴型三相異步電機。

③井口動密封的作用是防止井液流出,起密封井口的目的(如圖1-3)。

④方卡的作用是將減速箱輸出軸與光桿聯接起來。

3)井下泵部分

污泥螺桿泵包括定子和轉子。定子是由丁腈橡膠澆鑄在鋼體外套內形成的。襯套的內表面是雙螺旋曲面(或多螺旋曲面),定子與螺桿泵轉子配合。轉子在定子內轉動,實現抽吸功能。轉子由合金鋼調質后,經車銑、剖光、鍍鉻而成。每一截面都是圓的單螺桿。

4)配套工具部分

①專用井口:簡化了采油樹,使用、維修、保養方便,同時增強了井口強度,減小了地面驅動裝置的振動,起到保護光桿和換盤根時密封井口的作用。

②特殊光桿:強度大、防斷裂,光潔度高,有利于井口密封。

③抽油桿扶正器:避免或減緩桿柱與管柱的磨損,使抽油桿在油管內居中,減緩抽油桿的疲勞。

④油管扶正器:減小管柱振動。

⑤抽油桿防倒轉裝置:防止抽油桿倒扣。

⑥油管防脫裝置:錨定泵和油管,防止油管脫落。

⑦防蠟器:延緩原油中膠質在油管內壁沉積速度。

⑧防抽空裝置:地層供液不足會造成單螺桿泵損壞,安裝井口流量式或壓力

潛水抽沙泵的結構特點和工作原理是什么?

特點和用途:ZJQ潛水渣漿泵經篩選改進,克服其存在的不足開發而成,在水力模型,密封技術,機械結構,保護控制等方面進行了綜合優化和創新設計,本產品結構簡單,安裝方便,使用安全可靠,壽命長。泵潛入水下無需建設復雜的地面泵房和固定裝置,無噪音及振動,現場更為整潔。

ZJQ潛水渣漿泵適合于輸送含有砂石,煤渣,尾礦等磨蝕性顆粒的漿體,主要用于冶金,礦山,電力,化工,環保,江河疏浚,抽沙,市政工程等行業。ZJQ潛水渣漿泵安裝移動方便,抽渣效率高,能夠在惡劣工況條件下長期安全運行,是替代傳統立式液下泵和潛污泵的理想產品。

潛水渣漿泵過流件,泵體葉輪采用高鉻耐磨耐腐蝕材質。過流性好,效率高,葉輪平衡精確。
