水泵的裝配程序及注意事項:要求1,需列出水泵裝配過程中使用到的工具:2,詳細列出裝配過程的注意事項

3,裝配程序

不同的水泵裝配時要求不同,工具不同,注意事項也不同。

不過有共同部分。

工具:呆扳手一套,套筒一套,手錘(4(2。5)磅、8磅)各一把,銅棒一個,撬杠兩個,拉軸器一個(型號要合適),銼刀(半圓油光)一把,油盆一個,填料若干,剪刀一把,青稞紙部分(如果用密封膠可不要剪刀一把,青稞紙)。

注意事項:1、安裝前必須對泵軸進行校驗,檢查彎曲是否超過規定。2、嚴禁用手錘直接用力擊打葉輪,扣環;3、在安裝套、葉輪、扣環、平衡盤前應檢查平衡孔有無鐵銷,毛刺,如有用銼刀及時修正;4、扣環間隙要按規定或略大于規定值。5、平衡盤間隙一定調整好,不可過大過過小。6、填料必須壓實;7、水封管連接正確。等等,

Dc多級離心泵如何裝配

1、裝配合格的多級離心泵,應盤轉輕快,無機械摩擦現象;

2、泵軸不應產生軸向竄動;

3、多級離心泵的半聯軸器與電動機半聯軸器,裝配的同軸度偏差符合技術要求;

4、添加的潤滑油、潤滑脂應適量,并且牌號符合使用說明書的要求;

5、設備清潔,外表無灰塵,油垢。

6、基礎及底座清潔,表面周圍無積水、廢液、環境整潔、清潔。

1、裝配合格的多級離心泵,應盤轉輕快,無機械摩擦現象;

2、泵軸不應產生軸向竄動;

3、多級離心泵的半聯軸器與電動機半聯軸器,裝配的同軸度偏差符合技術要求;

4、添加的潤滑油、潤滑脂應適量,并且牌號符合使用說明書的要求;

5、設備清潔,外表無灰塵,油垢。

6、基礎及底座清潔,表面周圍無積水、廢液、環境整潔、清潔

1、裝配合格的多級離心泵,應盤轉輕快,無機械摩擦現象;

2、泵軸不應產生軸向竄動;

3、多級離心泵的半聯軸器與電動機半聯軸器,裝配的同軸度偏差符合技術要求;

4、添加的潤滑油、潤滑脂應適量,并且牌號符合使用說明書的要求;

5、設備清潔,外表無灰塵,油垢。

6、基礎及底座清潔,表面周圍無積水、廢液、環境整潔、清潔。

如有疑問,請追問。

1、裝配合格的多級離心泵,應盤轉輕快,無機械摩擦現象;

2、泵軸不應產生軸向竄動;

3、多級離心泵的半聯軸器與電動機半聯軸器,裝配的同軸度偏差符合技術要求;

4、添加的潤滑油、潤滑脂應適量,并且牌號符合使用說明書的要求;

5、設備清潔,外表。。。

1、裝配合格的多級離心泵,應盤轉輕快,無機械摩擦現象;

2、泵軸不應產生軸向竄動;

3、多級離心泵的半聯軸器與電動機半聯軸器,裝配的同軸度偏差符合技術要求;

4、添加的潤滑油、潤滑脂應適量,并且牌號符合使用說明書的要求;

5、設備清潔,外表無灰塵,油垢。

6、基礎及底座清潔,表面周圍無積水、廢液、環境整潔、清潔。

1、裝配合格的多級離心泵,應盤轉輕快,無機械摩擦現象;

2、泵軸不應產生軸向竄動;

3、多級離心泵的半聯軸器與電動機半聯軸器,裝配的同軸度偏差符合技術要求;

4、添加的潤滑油、潤滑脂應適量,并且牌號符合使用說明書的要求;

5、設備清潔,外表無灰塵,油垢。

6、基礎及底座清潔,表面周圍無積水、廢液、環境整潔、清潔。

1、裝配合格的多級離心泵,應盤轉輕快,無機械摩擦現象;

2、泵軸不應產生軸向竄動;

3、多級離心泵的半聯軸器與電動機半聯軸器,裝配

如何裝配管道增壓泵

如何裝配管道增壓泵

時務必按“安裝方式”顯示中的水平或垂直安裝,水流方向應與泵體上箭頭方向一致,并盡可能安裝在離水位最低位置。為便于使用和維修,在泵進口管路上應安裝一個閥門。當被抽吸液面低于泵的葉輪上端面或泵的軸繞時泵應安裝止回閥,出口端連接一三通作引水用,在第一次使用時應給泵灌滿水,并將螺塞旋緊。管路連接應緊密,特別是進水管路不能漏氣否則將降低泵的揚程或抽不上水。泵腔內未進水前,請勿長時間連轉,以免損壞密封件。

電機線圈內裝有安全保護器,泵發生故障或抽不上水引起電機升溫超過規定值時,能自動斷路,待排除故障電機溫升下降后,能自動恢復運轉。增壓泵電機為電容運轉式電機,泵出廠時旋轉方向已調好,如需更換電容或重新接線時,請按泵體上箭頭方向標志接線。為確保使用安全,請必。。。增壓泵安裝時務必按“安裝方式”顯示中的水平或垂直安裝,水流方向應與泵體上箭頭方向一致,并盡可能安裝在離水位最低位置。為便于使用和維修,在泵進口管路上應安裝一個閥門。當被抽吸液面低于泵的葉輪上端面或泵的軸繞時泵應安裝止回閥,出口端連接一三通作引水用,在第一次使用時應給泵灌滿水,并將螺塞旋緊。管路連接應緊密,特別是進水管路不能漏氣否則將降低泵的揚程或抽不上水。泵腔內未進水前,請勿長時間連轉,以免損壞密封件。

電機線圈內裝有安全保護器,泵發生故障或抽不上水引起電機升溫超過規定值時,能自動斷路,待排除故障電機溫升下降后,能自動恢復運轉。增壓泵電機為電容運轉式電機,泵出廠時旋轉方向已調好,如需更換電容或重新接線時,請按泵體上箭頭方向標志接線。為確保使用安全,請必須使用帶接地線的三芯安全插座。

發現泵漏水時,立即停機檢查防止內漏,如果與電機連接部漏水應更換

檢查電源是否接通。使用電源電壓是否與泵的工作電壓相符。如以上a、b正常;請拆下泵,打開泵蓋,清除泵內異物,再將泵蓋裝上,固緊調至正常。

泵抽不上水時,泵安裝在自來水管路上,如自來水水平面位于泵的葉輪上平面(水平安裝)或中心線(垂直安裝)以下時,此時應關斷電源,待自來水水位升高超過葉輪平面或中心線時,再接通電源,以免損壞機件(自動型無需關電)。當泵用在抽吸井水時,請檢查進水管路是否漏氣;泵腔內蓄水不夠,應灌滿水,吸程是否過高,適當調整。檢查進出口管徑是否太小或堵塞。自動型使用一段時間后,可能會出現自動失靈現象,主要是水管中的鋼銹等金屬品長期沉淀而成

能否簡單講述一下多級泵的拆卸與裝配過程!

1、泵的拆卸

拆卸時應嚴格保護零件的制造精度不受損傷:拆卸穿桿的同時應將各中段用墊墊起,以免各中段止口松動下沉將軸壓彎?

注意亊項:

a、將三昌泵業泵殼內的液體放掉:

b、如果軸承部件是稀油潤滑時應將潤滑油放掉;

C、拆去妨礙拆卸的附屬管路,如平衡管、水封水管等管路和引線,

拆卸順序:

三昌泵業泵的拆卸步驟應從拆下吐出側的軸承部件開始,其順序大致如下(因泵的結構有所差別。在拆卸過程中會略有不同):

a、檸下吐出側軸承壓蓋上的螺栓及吐出段、填料函體、軸承體三個零件之間的連接螺母卸下軸承部件乙:

b、擰下軸上的圓螺母,依次卸下護套、軸承內圈(軸承)、有孔軸承壓蓋、擋水圈后,卸下填料體(包括填料壓蓋、填料環和填料等):

c、依次卸下軸上的O型密封圈、軸套、平衡盤和鍵后,卸下吐出段(包括末級導葉、平衡環、平衡套等);

d、卸下末級葉輪和鍵后,卸下中段(包括導葉):按同樣方法依次卸下其余各級的葉輪、中段和導葉,直到卸下首級葉輪為止:

e、擰下吸水段與軸承體的連接螺母和軸承壓蓋上的螺栓后,卸下軸承部件甲(在這之前

應先將泵聯軸器卸下);

f、將軸從吸入段中抽出,擰下軸上的鎖緊螺母,依次將軸承內圈、O型密封圈、軸套和擋套等卸下。

至此拆卸工作基本完成,但在上述拆卸過程中,還有部分零件是相互連接在一起的,一般情況下擰下連接螺栓或螺母后即可卸下。

2、泵的裝配

清洗和檢查:

a、用煤油清洗全部的零件,在空氣中干燥或用布擦干;

b、三昌泵業檢查全部零件的磨損情況,對不能確保正常運轉的零件應更換;

c、檢查泵軸是否有灰塵或生銹,用千分表檢查軸的不宜度(軸的徑向跳動值不大于8級精度);

d、當密封間隙超過推薦值的最大值50%時,應更換密封元件。

泵的裝配順序一般是按拆卸順序反向進行;

本型三昌泵業泵裝配質量的好壞直接影響泵能否正常運行,并影響泵的使用壽命和性能參數;影響機組的振動和噪音。裝配中應注意以下幾點:

a、固定部分各零件組合后的同心度靠零件制造精度和裝配質量來保證,應保護零件的加工精度和表面粗糙度、不允許磕碰、劃傷。作密封劑用的二硫化鉬應干凈,緊固用的螺釘、螺栓應受力均勻。

b、葉輪出口流道與導葉進口流道的對中性是依各零件的軸向尺寸來保證。流道對中性的好壞直接影響泵的性能,故泵的尺寸不能隨意調整。

c、泵裝配完畢后,未裝填料前,用手盤動泵轉子,檢查轉子在殼體內旋轉是否靈活、有無摩擦

自吸酒泵的安裝步驟?

自吸酒泵的安裝步驟:

1。泵可按＂泵外形安裝尺寸表＂進行打基礎和確定底腳螺栓位巧。但是最好等泵運到現聲后按底座尺寸進行施工。

2,泵裝于基礎上,可用墊鐵調整機組水平,用水平儀檢查還將和電機軸的水平、要重新檢查和調整泵軸心和電機軸心的同心度,用刀口平尺和塞尺檢和聯軸器外圓、上、下、左、右的差數均不得超過0。15毫米。兩聯軸器端面間偏差不超過0。2毫米。

3,不應用泵承受管路重量,管路得量應有管路支撐設備承受。

4。按裝結束應用手轉動聯軸器看是否輕松靈活,有無卡滯現象。

擰下軸承體與泵體連接的四個螺絲,同時將機械密封和泵蓋松開。

2,擰開葉輪嫘母(右旋)取下葉輪、鍵和泵蓋,再將機械密封從泵蓋中取下。

3,用拉子拉下聯軸器然后拆下鍵,軸承端蓋,最后將軸和軸承拆開。

4,泵的裝配順序按上述相反進行。

5。吸泵的進口束節重裝時,請注意阻水閥應向正面,以便與阻水閥正面貼合保證自吸效果(見右下圖)。

機械密封的安裝

更換機械密封時,應注意規格,型號都要與原來的相符。

2,在安裝機械密封過程中,應保持清潔,

不許敲打密封原件。以防損傷和破壞。

裝大小密封閥和動靜環時表面應涂上一層清潔的機油和透明油。

4。將靜環和大膠圈裝入泵蓋,然后一起裝上軸上(注意:動環銷必須對準葉輪的傳動孔)。

5,將彈資座、彈簧,推壞組成-體。以彈簧座面為作力點,將其推上主軸,其推力以彈簧壓縮2-4mm后在軸上滑動為宜。如彈簧尚未壓縮,即可滑動,則表示動環與主軸配合偏松,摩擦力偏小,如彈簧縮6mm以上,動壞和密封圈仍不能在軸上滑動,則說明配合偏緊。應以檢查機械密封是否與原來的相符合。

上海中成泵業制造有限公司

離心泵怎么安裝與拆卸啊...

離心泵的種類很多,現在給你最普通的IH型化工泵。

裝配與拆卸

1。泵的拆卸順序:

擰下泵體上的放液管堵和懸架體上的放油管堵,

放凈泵內液體及其懸架體內儲油室的存油。如有外引液密封管路也拆下。

拆開泵體與中間架聯接螺栓,將中間支架、懸架部件、密封部件等全部轉子組件從泵體中取出(在此之前應先拆下加長聯軸器的中間連接件)。

松開葉輪螺母,取出葉輪和鍵。

將泵蓋連同軸套,機械密封端蓋及機械密封等組合件一起從軸上取下。此時應注意勿使軸套與泵蓋等相對滑動,然后再把機械密封端蓋拆開,將機械密封連同軸套一起取出,

再把軸套和機械密封拆開。如果是軟填料密封,可先從泵蓋上取下軸套,

再順次拆開填料壓蓋、填料和填料環等。對結構特殊的機械密封,要注意其不同的拆裝方法。

拆下中間支架和懸架支架。

拆下泵聯軸器和鍵。

拆下懸架兩端的防塵盤和軸承的前后蓋,再把軸連軸承一起從懸架中取出。

拆開軸承和軸。

2。泵的裝配

泵的裝配順序基本上可按照拆卸順序的反向進行,

但裝配時要注意檢查各密封面墊片應完好,注意切勿漏裝墊片并更換不完好的墊片。

安裝與使用

1。開箱后檢查泵和電機,如果證實沒有任何因裝、卸和運輸過程中造成的損壞和緊固連接件松動,泵的進出口封蓋完好,沒有塵土,

污物等進入泵內,

則可不必重新拆卸和裝配,直接送到使用現場去安裝。

2。安裝泵的基礎平面應用水平儀找平,待基礎水泥凝固后,將泵安放在基礎上,并用水平儀檢查泵和電機軸的水平情況,如不用水平儀,應用墊鐵調正,

直到水平為止。

然后通過灌漿孔用水泥澆灌底座和地腳螺栓孔眼。

3。水泥干固后,應檢查底座和地腳螺栓孔眼是否松動,合適后擰緊地腳螺栓,重新檢查水平度。

4。在電機泵和底座重新安裝的情況下,應嚴格檢查泵軸的電機軸的同心度。測量聯軸器的外圓上下左右的差別不得超過0。1毫米,兩聯軸器端面間隙一周上最大和最小的間隙差不超過0。3毫米。

5。泵的吸入管路和壓出管路,應有各自的支架,不允許管路的重量直接由泵來承受,以免把泵壓壞。

6。泵的安裝位置高于液面(在泵的吸程允許范圍內)時,應在吸入管路端部裝上底調,并在排出管路上設置灌液螺孔或閥門,供起動前灌泵之用。泵的安裝位置低于液面

時,應在泵入管路上裝控制閥門和過濾裝置,以防異物吸入泵內。

使用1。起動

(1)準備必要

鍋爐給水泵裝配過程

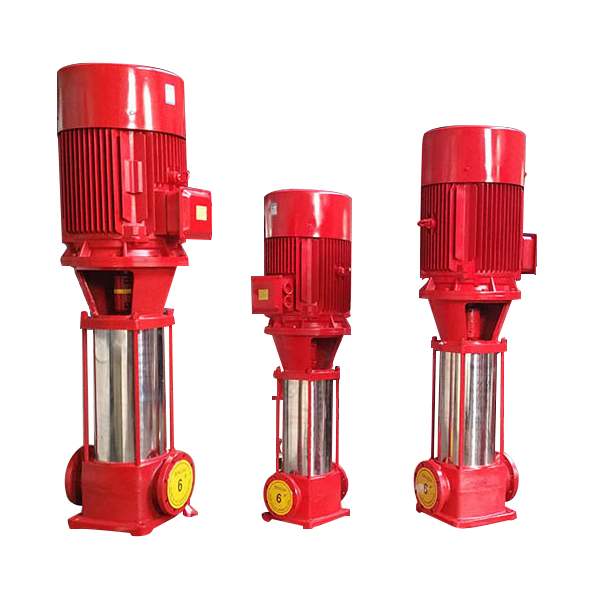

鍋爐給水泵一般是多級離心泵,為了節省空間,除了較大型的泵采用臥式外,一般采用立式泵。

安裝與其他清水泵是一樣的。

如果是一體泵,安裝過程很簡單;

如果是分體泵,電機和泵軸的連接精度是最為關鍵的。主要有平行度和同心度必須在安裝精度內。在啟動前多轉幾次聯軸器,測量間隙和平行度是非常必要的。其他同一體泵

按照正常設計,鍋爐給水泵必須大于鍋爐額定壓力,這是因?yàn)楫?dāng)鍋爐在滿負荷運行時是出于最大而定壓力,此時給水泵出口總壓力=鍋爐工作壓力+管道阻力+管件阻力+調節閥阻力+逆止閥阻力+省煤器阻力(省煤器阻力在設計時給定)等方面的阻力。所以給水泵壓力必須大于鍋爐而定壓力。

還要理解一點,而定壓力不等于實際工作壓力。例如,我們用戶需要的蒸汽或其它介質壓力最大是1。1mpa,而在鍋爐產品序列中沒有這個壓力等級,所以只能上選一級,即1。25mpa。此時,我們在選擇水泵時可參照1。1mpa來選擇。

像你這種情況叫“降壓運行”,看條件是熱水鍋爐,如果是蒸汽鍋爐長時間降壓運行是有害處的,而熱水鍋爐只要保證循環量是可以的。至于給水壓力,可以按照你的想法選擇,只要能夠把水送入鍋爐就可以了。

拆卸了一臺水泵,不知道怎么裝配? 請教裝配方法

是一款水環真空泵!

裝配前應清洗各零件,結合面上紙墊的殘面部分應清理好,軸承應清洗后涂上新油,軸承座內舊油也應清除干凈。

裝配的順序與拆卸相反,其關鍵環節是要調整好葉輪端面與前后分配器的間隙,為此要測量好泵體的長度尺寸,(包括定位孔的深度)和葉輪的長度,以決定加墊子的厚度。

東莞申通機電維修部提供

乍拆就乍裝唄,順序倒過來

呵呵,拆卸水泵的葉輪應該先拆開泵體,露出葉輪,葉輪頭上有一個螺絲壓著,先吧這個螺絲卸掉(注意,螺絲是反扣),然后用拔輪器一拉就把葉輪拿下來啦。

泵的安裝?

泵的安裝步驟:

1、安裝前的準備工作,墊鐵等

2、泵的安裝高度確定,吸水管要求有嚴格的密封性,不能漏氣、漏水

3、泵的就位與找正

4、泵的標高調整與初找水平度

5、泵地腳螺栓灌漿及永久墊鐵放置

6、泵找水平度及聯軸器對中

希望能幫上您。

允許吸上真空高度hs是指泵入口處壓力p1可允許達到的最大真空度。

而實際的允許吸上真空高度hs值并不是根據式計算的值,而是由泵制造廠家實驗測定的值,此值附于泵樣本中供用戶查用。位應注意的是泵樣本中給出的hs值是用清水為工作介質,操作條件為20℃及及壓力為1。013*105pa時的值,當操作條件及工作介質不同時,需進行換算。

輸送清水,但操作條件與實驗條件不同,可依下式換算

hs1=hs+ha-10。33

hυ-0。24

輸送其它液體當被輸送液體及反派人物條件均與實驗條件不同時,需進行兩步換算:第一步依上式將由泵樣本中查出的hs1;第二步依下式將hs1換算成h?s

汽蝕余量δh

對于油泵,計算安裝高度時用汽蝕余量δh來計算,即泵允許吸液體的真空度,亦即泵允許的安裝高度,單位用米。用汽蝕余量δh由油泵樣本中查取,其值也用20℃清水測定。若輸送其它液體,亦需進行校正,詳查有關書籍。

吸程=標準大氣壓(10。33米)-汽蝕余量-安全量(0。5米)

標準大氣壓能壓管路真空高度10。33米。

例如:某泵必需汽蝕余量為4。0米,求吸程δh?

解:δh=10。33-4。0-0。5=5。83米

從安全角度考慮,泵的實際安裝高度值應小于計算值。當計算之hg為負值時,說明泵的吸入口位置應在貯槽液面之下。

某離心泵從樣本上查得允許吸上真空高度hs=5。7m。已知吸入管路的全部阻力為1。5mh2o,當?shù)卮髿鈮簽?。81*104pa,液體在吸入管路中的動壓頭可忽略。試計算:

輸送20℃清水時離心泵的安裝;

改為輸送80℃水時離心泵的安裝高度。

輸送20℃清水時泵的安裝高度

已知:hs=5。7m

hf0-1=1。5m

u12/2g≈0

當?shù)卮髿鈮簽?。81*104pa,與泵出廠時的實驗條件基本相符,所以泵的安裝高度為hg=5。7-0-1。5=4。2

輸送80℃水時泵的安裝高度

輸送80℃水時,不能直接采用泵樣本中的hs值計算安裝高度,需按下式對hs時行換算,即hs1=hs+ha-10。33

hυ-0。24

泵閥英才網:自控自吸清水泵體的安裝步驟順序及注意點

自控自吸清水泵體為基準安裝電動機。因?yàn)橐话愕谋皿w比電動機重,而且它要與其他設備用管路相互連接,當其他設備安裝好后,自控自吸清水泵體的位置也就確定了,而電動機的位置則可根據自控自吸清水泵體的位置來作適當?shù)恼{(diào)整。

自控自吸清水泵體的安裝步驟如下

1。自控自吸清水泵體的吊裝

對于小型泵,可用2?4人抬起放到基座上。對于中型泵,可利用拖運架和滾杠在斜面上滾動的方法來運輸和安裝。對于大中型泵,可利用人字木起重架進行吊裝,有時也利用單木起重桿和其他滑輪組配合起來進行吊裝。此外,還可利用廠房內或基礎上空原

有的起重機械(如橋式起重機、電動葫蘆等)將泵直接吊裝到基礎上。吊裝時,應將吊索捆綁在自控自吸清水泵體的下部,不得捆綁在軸或軸承上。

2。自控自吸清水泵體的測量和調整

泵體的測量與調整包括找正、找標高及找平三個方面。

(1)找正就是找正自控自吸清水泵體的縱、橫中心線。自控自吸清水泵體的縱向中心線是以泵軸中心線為準;橫向中心線以出口管的中心線為準。在找正時,要按照已裝好的設備中心線(或基礎和墻柱的中心線)來進行測量和調整,使自控自吸清水泵體的縱、橫中心線符合圖紙的要求,并與其他設備很好地連接。自控自吸清水泵體的縱、橫中心線按圖紙尺寸允許偏差為士5mm范圍之內。

(2)找標高泵的標高是以泵軸的中心線為準。找標高時一般都用水準儀來進行測量。測量時,把標桿放在廠房內設置的基準點上,測出水準儀的鏡心高度,然后將標桿移到軸頸上,測出軸面到鏡心的距離,然后便可按公式計算出泵軸中心線的標高。

泵軸中心的標高=(鏡心的高度一軸面到鏡心的距離一泵軸的直徑)/2

標高的調整,也是用增減自控自吸清水泵體的支腳與機座之間的墊片來完成的。泵軸中心標高的筋偏差為士10mm。

(3)找平自控自吸清水泵體的中心線位置及標高找好后,便開始調整自控自吸清水泵體的水平,首先用精齡0。05mm/m的方水平儀,在自控自吸清水泵體前后兩端的軸頸上進行測量。調整水平時,可在自控自吸清水泵體支腳與機座之間加減薄鐵皮來調整。自控自吸清水泵體的水平允許偏差一般為0。3-0。5mm/m。

自控自吸清水泵體的中心線位置、標高和水平度找好后,便可把自控自吸清水泵體與機座的連接螺栓擰緊,然后再用水平儀檢査其水平是否有變動,如果沒有變動,便可進行電動機的安裝。

電動機的安裝

安裝電動機的主要工作就是把電動機軸的中心線調整到與離心泵軸的中心線在
