巴歇爾槽的特點以及量水的原理是什么?請?jiān)敿?xì)介紹一下,謝謝

巴歇爾槽(Parshall

flume)的原型是文丘里水槽,后者的實驗是VM。Cone于1915年在美國的科羅拉多洲開始進行的。1922年F;。L。Parshall對此進行了根本性的變革,制作了現在通用的巴歇爾槽。以后又多次重復了水力學實驗,制成了尺寸為1英寸到50英寸的各種量水槽。巴歇爾槽名字是1929年美國土木學會命名的。此后,英國、瑞士、意大利、印度、阿根廷等許多國家也提出了各種類型的文丘利水槽的設計方案并進行了實驗,但巴歇爾槽仍是文丘利水槽中最普及的水槽。

總得來說,巴歇爾槽形狀復雜,比堰的價格高,而且為了提高精度要求量水槽的各部分尺寸準確,這是其缺點。但也有這樣一些其它測量裝置無法比擬的優點:水位損失小(約為堰的四分之一)、水中即使有固態物質也幾乎不沉淀、接近流速的影響小、對下流側的水位影響比較小等,所以被用來測量農業用水、工業用水等其它液體的流量。

巴歇爾量水槽由上游收縮段、短直喉道和下游擴散段三部分組成。收縮段的槽底向下游傾斜,擴散段槽底的傾斜方向與喉道槽底相反,其結構如圖下圖所示。

其它常數項需要實驗確定,一般情況如下,F=60cm,

G=90cm;

K=8cm,

N--23cm,x=5cm,

y=8cm;

E根據渠道深度而定,高出上游水位0。1-0。2cm,一般可采用1。00米。量水槽上下游護底長都為槽底高H的函數:

上游護底L,二4H;

下游護底L,=(6^-8)

同時,由于量水槽內流速較大,喉道中水面的波動也很大,直接在槽中測定水位有困難。因此,在槽壁設置后觀測井,安量測水尺。井底比槽檻要低20-25cm,測井與量水槽可用平置的金屬管或混凝土管連接,管子的中心線應高出槽底3cm,上游水尺位于喉道上游距喉道首端((2/3)A處,下游水尺位于喉道末端以上5cm的槽壁處,詳細尺寸見圖1一1。上下游水尺零點與槽底高要齊平,觀測井要無漏水現象,井中經常理泥沙,井上加蓋,避免雜物入內。

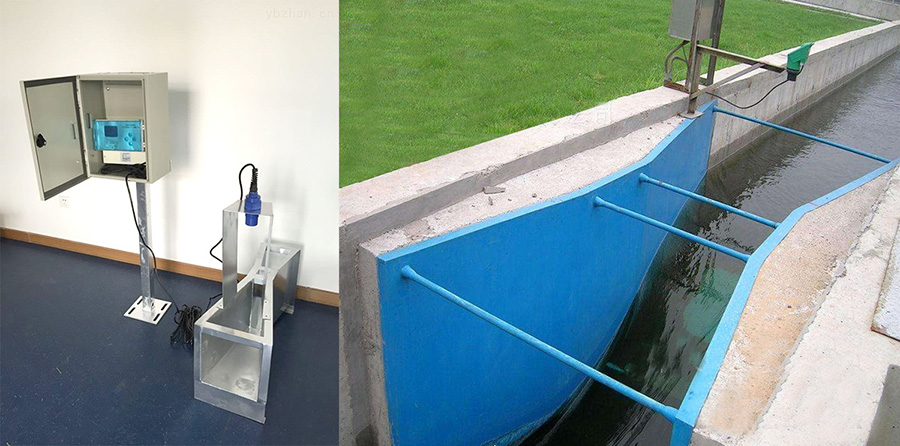

用途與明渠流量計(WL-1A

型超聲波明渠流量計)配合使用,把明渠內流量的大小轉成液位的高低。測量明渠內水的流量。如灌渠、污水溝、城市下水道的流量。

材質玻璃纖維不飽和聚酯復合材料(玻璃鋼)。

流量范圍:10升/秒~10立方米/秒(由配用巴歇爾槽的規格決定)

?巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。

?巴歇爾槽通水后,

巴氏槽明渠流量計怎樣計算流量的

根據巴斜槽的參數套用公式。

每一種槽子的外形參數尺寸都是固定

的。槽內自然流經的流體液位高度與流量成比例。

會有形象的!您可以向新鄉市天科儀表質詢一下!

明渠流量計如何保證自由出流

采用極差法計算其標準偏差:

鋼卷尺的分辨力為1mm,由分辨力引入的標準不確定度分量為2。9*10-4m,小于s(b),故:

u(b1)=s(b)=1。1*10-3m

4。1。2

鋼卷尺最大允許誤差引入的不確度分量u(b2)

測量喉道寬度的鋼卷尺最大允許誤差為±(0。03+0。03L)mm,L以米為單位,取均勻分布,故:

4。1。3

喉道寬度測量的不確定度分量:

水位測量的標準不確定度分量u(h)

4。2。1

測量重復性引入的不確定度分量u(h1)

使用標準液位計重復測量巴歇爾槽水位10次,測量數據如表2:

水位測量結果

標準液位計的分辨力為0。1mm,由分辨力引入的標準不確定度分量為2。9*10-5m,小于s(h),故:

4。2。2

標準液位計測量誤差引起的不確度分量u(h2)

標準液位計測量誤差為±0。5%,取均勻分布,故:

4。2。3

水位測量的標準不確定度分量:

標準不確定度一覽表(見表3)

標準不確定度一覽表

合成標準不確定度

擴展不確定度評定

流量的最佳估計值:

故相對擴展不確定度:

測量不確定度的報告和表示

巴歇爾槽流量計測量結果的相對擴展不確定度為:

Urel=1。7%,k=2

DR-102A明渠流量比對系統液位測量原理是什么?

相對于排放總量的核算,流量是與污染物濃度同等重要的另外一個因子,流量的準確性起著舉足輕重的作用,因此HJ353-2019、HJ354-2019、HJ355-2019、HJ356-2019

行業標準對流量誤差及流量誤差的測量提出了明確要求。

德潤DR-102A明渠流量比對測量系統由現場流量測量傳輸單元、在線流量計數據采集單元、明渠流計比對數據管理系統組成,采用高精度液位傳感器、靜水井液位測量、視頻識別獲取現場流量數據、無延時實時液位對比等科學技術,一站式實現現場流量比對,現場出具報表,測量精度、測試方法符合HJ353-2010、HJ354-2019、HJ355-2019等國家環境保護標準技術要求,是環境監測、環境監察、第三方運營公司、第三方檢測公司等機構對已安裝運行的明渠流量計進行流量校準、比對、數據有效性審核的理想工具。

功能特點:

適用多種堰槽:可適用于巴歇爾槽、矩形堰、直角三角堰、等寬薄壁堰等堰槽;

操作簡便:內置多種堰槽標準公式,輕松完成設定;

測量準確:測量精度高,不受霧霾、泡沫、結露等因素影響;

視頻識別:專業視頻識別技術,輕松準確獲取在線流量數據;

實時比對:現場流量計液位與比對裝置液位無時差實時比對;

報表輸出:同步獲取標準流量與在線流量,自動進行誤差計算,現場輸出報表;

數據導出:所有報表可通過USB導出,方便進行后續編輯與應用;

電池供電:電池供電可連續工作12小時。

DR-102A明渠流量比對測量系統

x,你怎么搞這個?

相對于排放總量的核算,流量是與污染物濃度同等重要的另外一個因子,流量的準確性起著舉足輕重的作用。德潤DR-102A明渠流量計比對測量系統由現場流量測量傳輸單元、在線流量計數據采集單元、明渠流計比對數據管理系統組成。該系統采用高精度液位傳感器,內置標準流量公式,輕松獲得標準流量數據,該數據與在線測量數據同步傳輸?shù)綌?shù)據管理系統,進行時間比較,現場得出誤差報表,是環境監測、環境監察、第三方檢測公司等機構的對已安裝運行的明渠流量計進行流量校準、對比、數據有效性審核的理想有效檢測工具。

比對在線流量計準確性的

根據355和354的計算原理吧

明渠流量計是不是一定要配巴歇爾槽

不一定,你可以按照標準巴歇爾槽尺寸現場做

巴歇爾槽是配套超聲波明渠流量計使用的,如果不用超聲波流量計,你可以按照閘板按照潛水型電磁流量計,詳情咨詢淮安華立儀表有限公司

巴歇爾槽必須要裝超聲波流量計么

巴歇爾槽是配套超聲波明渠流量計使用的,如果不用超聲波流量計,你可以按照閘板按照潛水型電磁流量計,詳情咨詢淮安華立儀表有限公司

不一定,你可以按照標準巴歇爾槽尺寸現場做

明渠流量計如何安裝

1。根據現場渠道的寬度和高度,還有最大流量來選擇巴歇爾槽用幾號槽。

2。把明渠流量計安裝在巴歇爾槽吼道口上游,如果槽比較小,要裝在整個槽的上游。

3。通電,就可以進入菜單設置,設置完畢就可以使用了。

由于明渠流量計是非接觸測量,能在較惡劣的環境中應用。進口的明渠流量計應用場包括:所有城市供水引水渠、火電廠冷卻引水河排水渠、污水治理流入和排放渠、工況企業廢水排放以及水利工程和農業灌溉用渠道等。

明渠流量計哪種槽型比較準確

明渠流量計使用哪種槽型會比較準確呢?小編認為,明渠流量計測量類型很多,堰、槽方式也很多,有薄壁堰、寬頂堰、三角形剖面堰和平坦形堰、長喉道槽、

短喉道槽、

末端深度法等。

短喉道槽中的巴歇爾槽比較常用,對于準確度來說的話影響因素很多。

堰槽設計前應對河段的自然特征和水文、水力條件進行詳細了解和實地勘測,以便進行建堰的可行性研究和堰槽型式的選擇。

巴歇爾槽應用廣一些,精度都能達到國家標準要求

明渠流量測量類型很多,堰、槽方式也很多,有薄壁堰、寬頂堰、三角形剖面堰和平坦形堰、長喉道槽、

短喉道槽、

末端深度法等。

短喉道槽中的巴歇爾槽比較常用,對于準確度來說的話影響因素很多。堰槽設計前應對河段的自然特征和水文、水力條件進行詳細了解和實地勘測,以便進行建堰的可行性研究和堰槽型式的選擇。具體可參考堰槽測流規范

國標SL24-91

如果對你有幫助,望采納。

明渠流量計

明渠流量計可以測量溜槽中鋁液的流量嗎

由于明渠流量計是非接觸測量,能在較惡劣的環境中應用。進口的明渠流量計應用場包括:所有城市供水引水渠、火電廠冷卻引水河排水渠、污水治理流入和排放渠、工況企業廢水排放以及水利工程和農業灌溉用渠道等。

溜槽必須改為巴歇爾槽才可以用明渠流量計測量

可以的,不過好像不太合適,用明渠,你的鋁液流量有多大?

超聲流量計可以用作明渠流量計。唐山好像沒有,西門子,迪納聲都可以。ldm-51沒用過。

巴歇爾槽如果出現偏流會對明渠流量計有什么影響

會有形象的!您可以向新鄉市天科儀表質詢一下!

不一定,你可以按照標準巴歇爾槽尺寸現場做
