熱力管道的補償方式有哪兩種?

熱力管道的補償方式有兩種:自然補償和補償器補償。

1、自然補償

自然補償就是利用管道本身自然彎曲所具有的彈性,來吸收管道的熱變形。管道彈性,是指管道在應力作用下產生彈性變形,幾何形狀發生改變,應力消失后,又能恢復原狀的能力。實踐證明,當彎管角度大于30°時,能用作自然補償,管子彎曲角度小于30°時,不能用作自然補償。自然補償?shù)墓艿篱L度一般為15~25m,彎曲應力бbw不應超過80MPa。管道工程中常用的自然補償有:L型補償和Z型補償。

2、補償器補償

熱力管道自然補償不能滿足,應在管路上加設不唱起來補償管道的熱變形量。

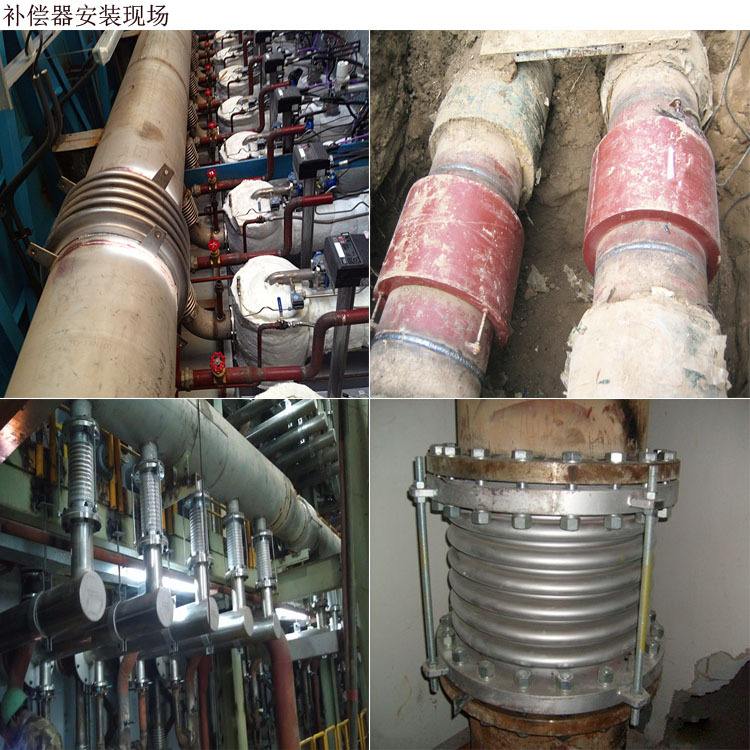

補償器是設置在官道上吸收管道熱脹冷縮和其他位移的元件。常用的不長期有方形補償器,波紋管補償器,套筒補償器和球形補償器。

我們是專業的生產伸縮器廠家,如您對我們的產品熱力管道伸縮器有興趣的話,

管道熱補償有哪幾種方式

1、自熱補償和伸縮器補償;

2、伸縮器種類:方形伸縮器(門型大彎)、套筒式、波紋管式、球形補償器、旋轉式補償器等。

由于用鋼材等金屬制作的熱力管道,在熱脹冷縮時其長度變化比較大,所以在設計與安裝熱力管道時,應保證管道能自由地進行熱脹冷縮,否則管道將產生巨大的熱應力,致使管道破裂及法蘭結合面不嚴而產生泄漏以及支吊架損壞,為此應對管道進行熱補償。

管道熱補償?shù)姆绞街饕袃煞N,即:管道膨脹的自然補償。管道的彎管段是彎曲的,有柔性,當管段受熱膨脹時,其彎曲部分可以產生彈性變形來吸收管道的熱膨脹而不致產生過大的熱應力。

有U式,有波紋管式。

熱力管道被挖斷的賠償費用如何計算?

施工中挖斷自來水管不是故意毀壞情況下,只需承擔民事賠償責任;如果故意,有可能會受到行政處罰,甚至需要承擔刑事責任。

以昆明市為例,《昆明市城市供水用水管理條例》第三十九條

有下列行為之一的,由城市供水行政主管部門責令限期改正,賠償城市公共供水單位水量損失和設施修復費,并處4000元以上2萬元以下罰款;情節嚴重的,處以2萬元以上10萬元以下罰款;構成犯罪的,依法追究刑事責任:

(一)工程施工造成城市公共供水管網及其附屬設施損壞的;

(二)擅自啟動、關閉、拆卸、改動或者損壞城市公共供水設施的;

(三)擅自將自建設施供水管道、自備水源管道、再生水管道、加壓設備與城市公共供水管網系統連接的;

(四)擅自在城市公共供水管道上安裝水泵、直抽加壓取水的;

(五)擅自改變用水性質的;

(六)盜用或者轉售城市公共供水的;

(七)違反消防設施專用的規定,擅自啟用消防設施取水的;

(八)在城市公共供水設施安全保護范圍內進行危害供水設施和水質安全活動的。

管道的膨脹補償方式有哪幾種?

補償器習慣上也叫膨脹節,或伸縮節。由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成。

屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形,以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化,或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。供熱上,為了防止供熱管道升溫時,由于熱伸長或溫度應力而引起管道變形或破壞,需要在管道上設置補償器,以補償管道的熱伸長,從而減小管壁的應力和作用在閥件或支架結構上的作用力。

防止熱力管道膨脹對管路損壞。有以下幾種

金屬膨脹器

一種容積可變的容器,在全密封式互感器中,用以補償產品內部變壓器油因溫度變化而發生的體積變化,在互感器正常運行條件下能保持其內部壓力基本不變。

波紋式膨脹器

由一個或多個膨脹節串聯連在一起組成的膨脹器,其縱斷面呈波紋狀。

膨脹節是波紋式膨脹器的容積可變的單元,它由兩個外圓弧連接在一起的環形波紋片構成,相鄰兩個膨脹節的內圓弧連在一起構成串聯結構。

盒式膨脹器

由一個或多個膨脹盒用管連通組裝而成的膨脹器。

膨脹盒是盒式膨脹器的容積可變的單元,它由兩個波紋片連接而成。

內油式膨脹器

使用中膨脹節(盒)內部與絕緣油接觸,外部與大氣接觸的膨脹器。

外油式膨脹器

使用中膨脹節(盒)內部與大氣接觸,外部與絕緣油接觸的膨脹器。

膨脹補嘗采用改變管道的布置形式,增加彎頭,加大彎頭的彎曲半徑,或設專門的補嘗器。管道進行冷緊也是膨脹補嘗的措施之一,冷緊:在冷態時,預先給管道施加相反的冷緊壓力,但必須以管道自身具有較大的柔度為前提,使管道在受膨脹初期,熱應力和冷緊應力能相互抵消,從而使管道總的熱膨脹應力減少。

電廠通用的管道補償方法有哪些

1:使用波紋管。2:鋪設管道時設置膨脹彎

電廠通用的管道補償方法有哪些

1:使用波紋管。2:鋪設管道時設置膨脹彎

3?？ü渴綋闲越宇^等,具體看需要看什么工況,望采納

電廠支吊架應該是一處支吊架出一張圖紙,對照圖紙檢查、焊接、鋼結構、彈簧位置、阻尼器位置等。

列管式換熱器的熱應力補償方式有哪些

在流體壓強不高,溫差在60-70℃時,可以使用補償圈(膨脹節)進行補償,也可以使用U型管的方式進行補償。

供熱管道如何設置補償器和固定墩

最好有具體的文字敘述或計算公式

關于軸向型、橫向型和角向型補償器對管系及管架設計的要求

(一)軸向型補償器

1、安裝軸向型補償器的管段,在管道的盲端、彎頭、變截面處,裝有截止閥或減壓閥的部們及側支管線進入主管線入口處,都要設置主固定管架。主固定管架要考慮波紋管靜壓推力及變形彈性力的作用。推力計算公式如下:

Fp=100*P*A

Fp-補償器軸向壓力推(N),

A-對應于波紋平均直徑的有效面積(cm2),

P-此管段管道最高壓力(MPa)。

軸向彈性力的計算公式如下:

Fx=f*Kx*X

FX-補償器軸向彈性力(N),

KX-補償器軸向剛度(N/mm);

f-系數,當“預變形”(包括預變形量X=0)時,f=1/2,否則f=1。

管道除上述部位外,可設置中間固定管架。中間固定管架可不考慮壓力推力的作用。

2、在管段的兩個固定管架之間,僅能設置一個軸向型補償器。

3、固定管架和導向管架的分布推薦按下圖配置。

補償器一端應靠近固定管架,若過長則要按第一導向架的設置要求設置導向架,其它導向架的最大間距可按下計算:

LGmax-最大導向間距;

E-管道材料彈性模量(N/cm2);

管道斷面慣性矩(cm4);

KX-補償器軸向剛度(N/mm),

X0-補償額定位移量。

當補償器壓縮變形時,符號“+”,拉伸變形時,符合為“-”。當管道壁厚按標準壁厚設計時,LGmax可按有關標準選取。

(二)橫向型及角向型補償器

1、裝在管道彎頭附近的橫向型補償器,兩端各高一導向支座,其中一個宜是平面導向管座,其上、下活動間隙按下式計算:

ε-活動間隙;

L-補償器有效長度;

Y-管段熱膨脹量;

X-不包括L長度在內的垂直管段的熱膨脹量;

2、角向型補償器宜兩個或三個為一組配套使用,用以吸收管道的橫向位移,對Z形和L形管段兩個固定管架之間,只允許安裝一個橫向型補償器或一組角向型補償器。此時平面鉸鏈銷的軸線必須垂直于彎曲管段形成的平面(萬向鉸鏈補償器不受此限制)。

裝有一組鉸鏈補償器的管段,其平面導向架的間隙ε亦可按上式計算。但是L長度應為兩補償器鉸鏈軸之間的距離,X是整個垂直管段的熱膨脹量。

3、補償器兩側的導向支座應接近補償器,支座的型式應使補償器能定向運動。

推薦:河北偉業波紋管制造有限公司,百順牌波紋補償器,中國市場知名品牌。

室外供熱管道的熱補償措施

直埋供熱管道施工施工流程:

組織施工設計及開工報告,定位放線,溝槽開挖,溝槽放坡系數,溝底坡度標高,填砂,下管焊接,安裝管件,內工作管焊接需做百分百射線探傷(二級及以上合格),接口防腐保溫,外護套鋼管焊接(百分之二十超聲波檢測,二級及以上合格),嚴密性試驗(其實就是氣密性試驗),填砂(同時進行隱蔽工程報驗),復土劣實,管線蒸汽吹掃,管線試運行,竣工。

其中一些過細的細節難以全部列舉,是各主要流程中的常規細節,如貨物進場檢驗等。

室外供熱管道的熱補償措施,通常有如下幾種:

補償器補償(玻紋,套筒,方型,旋轉等類型);

直埋預熱預補償;

自然走向(利用彎頭補償)補償。

這些形式并不是互相排斥的,在同一項目中,根據實地情況的不同,可以參考一種或多種形式結合的方式進行設計和安裝。

室外供熱管道的補償,通常有如下幾種:

補償器補償(玻紋,套筒,方型,旋轉等類型),

直埋預熱預補償,

自然走向(利用彎頭補償)補償。

在某些地區,經過計算也可能采用無補償設計。

這些形式并不是互相排斥的,在同一項目中,根據實地情況的不同,可以參考一種或多種形式結合的方式進行設計和安裝。

以上內容由天津市津能供熱設備有限公司提供,如有供熱管網方面的其他問題,可隨來來電,來消息交流。

門市供熱管道漏了我正常營業需要摳屋里的地面怎么補償?

是你自己的你承擔。如果是整個小區的管道從你這兒過,找物業就可得到補償!!

這個歸供熱公司管,跟我沒關系,我家不漏,而且我正在做生意,他們維修是在我這屋里地面挖坑的,是有破壞影響我營業的

如果小,就算了,如果損失比較大的話那么只能好專業人士給你評估一下,且要有國家認證的,沒有認證資質的,對方也不會承認的

再看看別人怎么說的。

這個歸供熱公司管,跟我沒關系,我家不漏,而且我正在做生意,他們維修是在我這屋里地面挖坑的,是有破壞影響我營業的

直徑159供熱管道自然補償如何設計

設置自然補償與管徑大小關聯性不是很大,自然補償器的設置方法通常設置有管道繞柱、拐彎或水平分支時。

對于159的管道,一般是主管,設置在室外的情況居多,如果屬于直埋,通常是采用伸縮器進行補償?shù)?既然說到自然補償,那通常是明管或地溝內架設的管道,如果拐彎較多的情況,根據核算可以利用拐彎作為自然補償,如果在較長的一段距離內沒有拐彎,那只好人為地做個幾字形的拐彎來進行補償了。

作為家庭采暖管道設計,首先要考慮是采用什么樣的采暖方式(集中供暖、燃氣爐電爐或燒煤爐);其次是管道安裝材料選型(鍍鋅管道、PPR)、采暖器件(暖氣片、地暖盼管等);第三才是根據你所選擇的采暖方式、材料、器件進行設計。在沒有標定采暖方式前,不要冒然進行施工,應該充分了解各種采暖方式的優缺點后,再進行施工。施工時盡量做到,接點少、維修方便、管道布局走向合理、美觀等。

dn159是管道外徑的情況下,配dn150的閥門。管道的閥門大小按公稱通徑分類:1、小通徑閥門:公稱通徑dn≤40mm的閥門。2、中通徑閥門:公稱通徑dn為50~300mm的閥門。3、大通徑閥門:公稱閥門dn為350~1200mm的閥門。4、特大通徑閥門:公稱通徑dn≥1400mm的閥門。

閥門的零部件在組裝前必須經過以下過程處理:1、根據加工要求,部分零部件需要做拋光處理,表面不能有加工毛刺等;2、所有零部件進行脫脂處理;3、脫脂完成后進行酸洗鈍化,清洗劑不含磷;4、酸洗純化后用純凈水沖洗干凈,不能有藥劑殘留,碳鋼部件省去此步驟;5、逐個零部件用無紡布進行擦干,不能有線毛等留存部件表面,或者用潔凈的氮氣進行吹干;6、用無紡布或者精密濾紙沾分析純酒精對逐個零部件進行擦拭,直至沒有臟色。

設置自然補償與管徑大小關聯性不是很大,自然補償器的設置方法通常設置有管道繞柱、拐彎或水平分支時,對于159的管道,一般是主管,設置在室外的情況居多,如果屬于直埋,通常是采用伸縮器進行補償?shù)?你既然說到自然補償,那通常是明管或地溝內架設的管道,如果拐彎較多的情況,根據核算可以利用拐彎作為自然補償,如果在較長的一段距離內沒有拐彎,那只好人為地做個幾字形的拐彎來進行補償了。
